ІГРОГРАЙКО 15.03.2011 00:47
Ответ: Volume Rendering на XNA (Texture3D)

Цитата:
Сообщение от pax (Сообщение 182742)
ps3.0 либо оптимизация расчетов. У тебя превышен лимит инструкций для пиксельного шейдера 2.0 (у тебя 70 из 64 возможных).
Врят ли ето поможет..:unsure:

А если я напишу сам функцию построения 3Д текстуры без использования tex3D???
Не знаю зделаю ли я ето так же легко как на Блице но принцып 3Д текстуры я понял.

Например:
  • Создам 3 массивы полигонов (NX, NY и NZ).
  • К каждому полигону массива NX привяжу текстуру с файла соотвецтвенного слоя (с двух сторон).
  • Текстуру для полигонов масива NY и NZ сгенерирую как CLAMP UV и CLAMP VU тексур слоев массива NX.

Наверно тогда компилятор не будет возмущатса по поводу превишения лимита инструкций.
Как вам моя идея??? :rolleyes:

ІГРОГРАЙКО 17.03.2011 12:19
Ответ: Volume Rendering на XNA (Texture3D)

Вложений: 2
Сделал я то что думал.

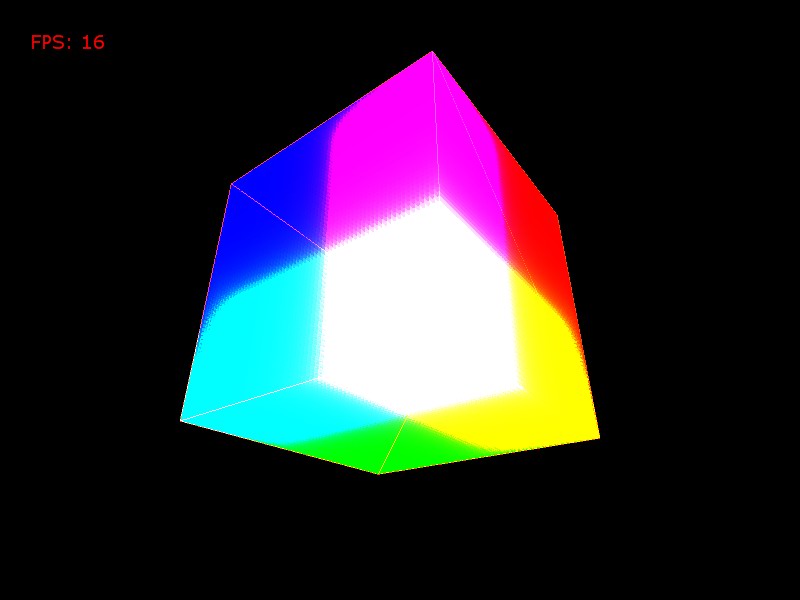

И вот как оно виглядит:

Вложение 12993

У клас Volume.cs дописал:
PHP код:
VertexBuffer vertexBufferNX;
VertexBuffer vertexBufferNY;
VertexBuffer vertexBufferNZ;

VertexPositionColor[] pointListNX;
VertexPositionColor[] pointListNY;
VertexPositionColor[] pointListNZ;

int pointsNX;
int pointsNY;
int pointsNZ;

short[] triangleStripIndicesNX, triangleStripIndicesNY, triangleStripIndicesNZ;

...

protected override void LoadContent()
{
            base.LoadContent();

            pointsNX = 4 * mHeight;
            pointsNY = 4 * mWidth;
            pointsNZ = 4 * mDepth;

            pointListNX = new VertexPositionColor[pointsNX];
            pointListNY = new VertexPositionColor[pointsNY];
            pointListNZ = new VertexPositionColor[pointsNZ];

            for (int ny = 0; ny < mHeight; ny++)
            {
                for (int nx = 0; nx < 2; nx++)
                {
                    for (int nz = 0; nz < 2; nz++)
                    {
                        pointListNX[(ny * 4) + (nx * 2) + nz] = new VertexPositionColor(new Vector3((float)nx, (float)(1.0f / mHeight) * ny, (float)nz),Color.White);
                    }
                }
            }

            for (int nx = 0; nx < mWidth; nx++)
            {
                for (int ny = 0; ny < 2; ny++)
                {
                    for (int nz = 0; nz < 2; nz++)
                    {
                        pointListNY[(nx * 4) + (ny * 2) + nz] = new VertexPositionColor(new Vector3((float)(1.0f / mWidth) * nx, (float)ny, (float)nz),Color.White);
                    }
                }
            }

            for (int nz = 0; nz < mDepth; nz++)
            {
                for (int nx = 0; nx < 2; nx++)
                {
                    for (int ny = 0; ny < 2; ny++)
                    {
                        pointListNZ[(nz * 4) + (nx * 2) + ny] = new VertexPositionColor(new Vector3((float)nx, (float)ny, (float)(1.0f / mDepth) * nz),Color.White);
                    }
                }
            }

            vertexBufferNX = new VertexBuffer(Game.GraphicsDevice, VertexPositionTexture.SizeInBytes * pointListNX.Length, BufferUsage.None);
            vertexBufferNX.SetData<VertexPositionColor>(pointListNX);

            vertexBufferNY = new VertexBuffer(Game.GraphicsDevice, VertexPositionTexture.SizeInBytes * pointListNY.Length, BufferUsage.None);
            vertexBufferNY.SetData<VertexPositionColor>(pointListNY);

            vertexBufferNZ = new VertexBuffer(Game.GraphicsDevice, VertexPositionTexture.SizeInBytes * pointListNZ.Length, BufferUsage.None);
            vertexBufferNZ.SetData<VertexPositionColor>(pointListNZ);

            triangleStripIndicesNX = new short[pointsNX];
            triangleStripIndicesNY = new short[pointsNY];
            triangleStripIndicesNZ = new short[pointsNZ];

            for (int y = 0; y < mHeight; y++)
            {
                for (int i = 0; i < 4; i++)
                {
                    triangleStripIndicesNX[(y * 4) + i] = (short)((y * 4) + i);
                }
            }

            for (int x = 0; x < mWidth; x++)
            {
                for (int i = 0; i < 4; i++)
                {
                    triangleStripIndicesNY[(x * 4) + i] = (short)((x * 4) + i);
                }
            }

            for (int z = 0; z < mDepth; z++)
            {
                for (int i = 0; i < 4; i++)
                {
                    triangleStripIndicesNZ[(z * 4) + i] = (short)((z * 4) + i);
                }
            }
}
И метод отрисовки полигонов:
PHP код:
private void DrawTriangleStrip()
        {
            for (int i = 0; i < pointListNX.Length; i++)pointListNX[i].Color = new Color(1f,1f,1f,0.01f);

            for (int nx = 0; nx < mHeight; nx++)
            {
                GraphicsDevice.DrawUserIndexedPrimitives<VertexPositionColor>(
                    PrimitiveType.TriangleStrip,
                    pointListNX,
                    nx*4,  // vertex buffer offset to add to each element of the index buffer
                    4,  // number of vertices to draw
                    triangleStripIndicesNX,
                    nx*4,  // first index element to read
                    2   // number of primitives to draw
                );
            }

            for (int i = 0; i < pointListNY.Length; i++)pointListNY[i].Color = new Color(1f, 1f, 1f, 0.01f);
            for (int ny = 0; ny < mWidth; ny++)
            {
                GraphicsDevice.DrawUserIndexedPrimitives<VertexPositionColor>(
                    PrimitiveType.TriangleStrip,
                    pointListNY,
                    ny*4,  // vertex buffer offset to add to each element of the index buffer
                    4,  // number of vertices to draw
                    triangleStripIndicesNY,
                    ny*4,  // first index element to read
                    2   // number of primitives to draw
                );
            }

            for (int i = 0; i < pointListNZ.Length; i++)pointListNZ[i].Color = new Color(1f, 1f, 1f, 0.01f);
            for (int nz = 0; nz < mDepth; nz++)
            {
                GraphicsDevice.DrawUserIndexedPrimitives<VertexPositionColor>(
                    PrimitiveType.TriangleStrip,
                    pointListNZ,
                    nz*4,  // vertex buffer offset to add to each element of the index buffer
                    4,  // number of vertices to draw
                    triangleStripIndicesNZ,
                    nz*4,  // first index element to read
                    2   // number of primitives to draw
                );
            }
        }

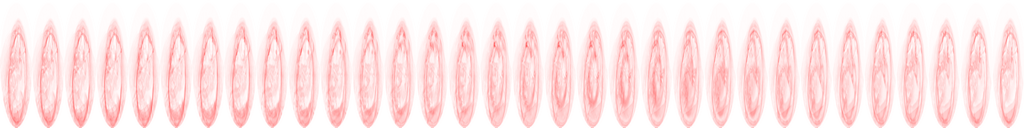

Подскажите только как убрать ети светла (R,G,B )???

Вложение 12994

pax 17.03.2011 12:53
Ответ: Volume Rendering на XNA (Texture3D)

Цитата:
Сообщение от ІГРОГРАЙКО (Сообщение 183035)
Подскажите только как убрать ети светла (R,G,B )???
Эмм... :4to:

ІГРОГРАЙКО 17.03.2011 15:42
Ответ: Volume Rendering на XNA (Texture3D)

Вложений: 2
Ета цветовая фигня была в шейдере:
Код:
float4 PositionPS(VertexShaderOutput input) : COLOR0
{
    return float4(input.texC, 1.0f);
}
Теперь все ровно:
Код:
float4 PositionPS(VertexShaderOutput input) : COLOR0
{
    return float4(1.0f, 1.0f, 1.0f, 0.1f);
}



Ну теперь самое сложное. Надо написать новую технику в шейдере, чтоб она привязывала каждий слой текстуры с файла к соотвецтвующему полигону...

Есть неплохой пример: How To: Create Custom Texture Effects
Етот кусок кода привязывает текстуру к всем граням куба:
Код:
// This code would go between a device BeginScene-EndScene block.
effect.Begin();
foreach (EffectPass pass in effect.CurrentTechnique.Passes)
{
    pass.Begin();

    GraphicsDevice.DrawIndexedPrimitives(
        PrimitiveType.TriangleList,
        0,
        0,
        cubeVertices.Length,
        0,
        12
    );

    pass.End();
}
effect.End();
Но мне нужно привязывать каждому полигону соответствующую текстуру с RAW файла.
Вопрос:
1. Как добыть тексуры с файла для каждого полигона?
2. Как привязать каждому полигону отдельную текстуру?

ІГРОГРАЙКО 17.03.2011 23:51
Ответ: Volume Rendering на XNA (Texture3D)

Помогите мне пожалуйста!
Я не знаю как мне добыть масив Texture2D с RAW файла

Етот метод:
Код:
private void loadRAWFile16(FileStream file)
        {
            BinaryReader reader = new BinaryReader(file);

            ushort[] buffer = new ushort[mWidth * mHeight * mDepth];

            for (int i = 0; i < buffer.Length; i++)
                buffer[i] = reader.ReadUInt16();

            reader.Close();

            //scale the scalar values to [0, 1]
            mScalars = new float[buffer.Length];
            for (int i = 0; i < buffer.Length; i++)
            {
                mScalars[i] = (float)buffer[i] / byte.MaxValue;
            }

            mVolume.SetData(mScalars);
            mEffect.Parameters["Volume"].SetValue(mVolume);
        }
Считывает с RAW файла даные и заполняет екземпляр mVolume класа Texture3D:
Код:
mVolume = new Texture3D(Game.GraphicsDevice, mWidth, mHeight, mDepth, 0, TextureUsage.None, SurfaceFormat.Single);
А потом отсилает в шейдер к параметру Volume с типом Texture3D:
Код:
float4x4 World;
float4x4 WorldViewProj;
float4x4 WorldInvTrans;

float3 StepSize;
int Iterations;

int Side = 2;

float4 ScaleFactor;

texture2D Front;
texture2D Back;
texture3D Volume;

sampler2D FrontS = sampler_state
{
        Texture = <Front>;
        MinFilter = POINT;
        MagFilter = POINT;
        MipFilter = LINEAR;

        AddressU = CLAMP;                                // border sampling in U
    AddressV = CLAMP;                                // border sampling in V
    BorderColor = float4(0,0,0,0);        // outside of border should be black
};

sampler2D BackS = sampler_state
{
        Texture = <Back>;
        MinFilter = POINT;
        MagFilter = POINT;
        MipFilter = LINEAR;

        AddressU = CLAMP;                                // border sampling in U
    AddressV = CLAMP;                                // border sampling in V
    BorderColor = float4(0,0,0,0);        // outside of border should be black
};

sampler3D VolumeS = sampler_state
{
        Texture = <Volume>;
        MinFilter = LINEAR;
        MagFilter = LINEAR;
        MipFilter = LINEAR;

        AddressU = CLAMP;                                // border sampling in U
    AddressV = CLAMP;                                // border sampling in V
    AddressW = CLAMP;
    BorderColor = float4(0,0,0,0);        // outside of border should be black
};


struct VertexShaderInput
{
    float4 Position : POSITION0;
    float2 texC                : TEXCOORD0;
};

struct VertexShaderOutput
{
    float4 Position                : POSITION0;
    float3 texC                        : TEXCOORD0;
    float4 pos                        : TEXCOORD1;
};

VertexShaderOutput PositionVS(VertexShaderInput input)
{
    VertexShaderOutput output;

    output.Position = mul(input.Position * ScaleFactor, WorldViewProj);

    output.texC = input.Position;
    output.pos = output.Position;

    return output;
}

float4 PositionPS(VertexShaderOutput input) : COLOR0
{
    return float4(1.0f, 1.0f, 1.0f, 0.1f);
}

float4 WireFramePS(VertexShaderOutput input) : COLOR0
{
    return float4(1.0f, .5f, 0.0f, .85f);
}

//draws the front or back positions, or the ray direction through the volume
float4 DirectionPS(VertexShaderOutput input) : COLOR0
{
        float2 texC = input.pos.xy /= input.pos.w;
        texC.x =  0.5f*texC.x + 0.5f;
        texC.y = -0.5f*texC.y + 0.5f;

    float3 front = tex2D(FrontS, texC);
    float3 back = tex2D(BackS, texC);

        if(Side == 0)
        {
                return float4(front, .9f);
        }
        if(Side == 1)
        {
                return float4(back, .9f);
        }

    return float4(back - front, .9f);
}

float4 RayCastSimplePS(VertexShaderOutput input) : COLOR0
{
        //calculate projective texture coordinates
        //used to project the front and back position textures onto the cube
        float2 texC = input.pos.xy /= input.pos.w;
        texC.x =  0.5f*texC.x + 0.5f;
        texC.y = -0.5f*texC.y + 0.5f;

    float3 front = tex2D(FrontS, texC).xyz;
    float3 back = tex2D(BackS, texC).xyz;

    float3 dir = normalize(back - front);
    float4 pos = float4(input.texC, 0);

    float4 dst = float4(0, 0, 0, 0);
    float4 src = 0;

    float value = 0;

        float3 Step = dir * StepSize;

    for(int i = 0; i < 1; i++)
    {
                pos.w = 0;
                value = tex3D(VolumeS, pos).r;

                src = (float4)value;
                src.a *= .1f; //reduce the alpha to have a more transparent result
                                          //this needs to be adjusted based on the step size
                                          //i.e. the more steps we take, the faster the alpha will grow

                //Front to back blending
                // dst.rgb = dst.rgb + (1 - dst.a) * src.a * src.rgb
                // dst.a  = dst.a  + (1 - dst.a) * src.a
                //src.rgb *= src.a;
                dst = (1.0f - dst.a)*src + dst;

                //break from the loop when alpha gets high enough
                if(dst.a >= .9f)
                        break;

                //advance the current position
                pos.xyz += Step;

                //break if the position is greater than <1, 1, 1>
                if(pos.x > 1.0f || pos.y > 1.0f || pos.z > 1.0f)
                        break;
    }

    return dst;
}

technique RenderPosition
{
    pass Pass1
    {
        VertexShader = compile vs_1_0 PositionVS();
        PixelShader = compile ps_2_0 PositionPS();
    }
}

technique RayCastDirection
{
    pass Pass1
    {
        VertexShader = compile vs_1_0 PositionVS();
        PixelShader = compile ps_2_0 DirectionPS();
    }
}

technique RayCastSimple
{
    pass Pass1
    {
        VertexShader = compile vs_1_0 PositionVS();
        PixelShader = compile ps_2_0 RayCastSimplePS();
    }
}

technique WireFrame
{
    pass Pass1
    {
        VertexShader = compile vs_1_0 PositionVS();
        PixelShader = compile ps_2_0 WireFramePS();
    }
}
Вопрос:
Как зделать так чтобы даные с файла RAW наполнили массив Texture2D???

Жду ваших предложений!!! :SOS:

ІГРОГРАЙКО 18.03.2011 05:51
Ответ: Volume Rendering на XNA (Texture3D)

Ну вот я и релизовал часть свого хитрого плана:rolleyes: .
Метод загрузки RAW файла я переделал, чтоб он создавал масив Texture2D. Но есть проблема с параметром шейдера в которий я хочу сливать масив текстур. А точнее говоря я не знаю как переслать массив текстур в шейдер...

Код метода:
PHP код:
.
        private void loadRAWFile16(FileStream file)
        {
            BinaryReader reader = new BinaryReader(file);

            ushort[] buffer = new ushort[fWidth * fHeight * fDepth];

            for (int i = 0; i < buffer.Length; i++)
                buffer[i] = reader.ReadUInt16();

            reader.Close();

            //scale the scalar values to [0, 1]
            mScalars = new Color[buffer.Length];
            for (int i = 0; i < buffer.Length; i++)
            {
                mScalars[i] = new Color(1f, 0f, 0f, ((float)buffer[i] / byte.MaxValue) * 0.1f);
            }

            int wd = mVolume[0].Width;
            int hg = mVolume[0].Height;

            for (int i = 0; i < mHeight; i++)
            {
                int start = i * (wd * hg);
                mVolume[i].SetData<Color>(mScalars, start, wd * hg, SetDataOptions.None);
                mVolume[i].Save("IMG_" + i + ".tga", ImageFileFormat.Tga);
                mEffect.Parameters["Volume"].SetValue(mVolume[i]);
            }
            mScalars = null;
        }
Код шейдера:
Код:
float4x4 World;
float4x4 WorldViewProj;
float4x4 WorldInvTrans;

float3 StepSize;
int Iterations;

int Side = 2;

float4 ScaleFactor;

texture2D Front;
texture2D Back;
texture2D[] Volume;

sampler2D FrontS = sampler_state
{
        Texture = <Front>;
        MinFilter = POINT;
        MagFilter = POINT;
        MipFilter = LINEAR;

        AddressU = CLAMP;                                // border sampling in U
    AddressV = CLAMP;                                // border sampling in V
    BorderColor = float4(0,0,0,0);        // outside of border should be black
};

sampler2D BackS = sampler_state
{
        Texture = <Back>;
        MinFilter = POINT;
        MagFilter = POINT;
        MipFilter = LINEAR;

        AddressU = CLAMP;                                // border sampling in U
    AddressV = CLAMP;                                // border sampling in V
    BorderColor = float4(0,0,0,0);        // outside of border should be black
};

sampler3D VolumeS = sampler_state
{
        Texture = <Volume>;
        MinFilter = LINEAR;
        MagFilter = LINEAR;
        MipFilter = LINEAR;

        AddressU = CLAMP;                                // border sampling in U
    AddressV = CLAMP;                                // border sampling in V
    AddressW = CLAMP;
    BorderColor = float4(0,0,0,0);        // outside of border should be black
};


struct VertexShaderInput
{
    float4 Position : POSITION0;
    float2 texC                : TEXCOORD0;
};

struct VertexShaderOutput
{
    float4 Position                : POSITION0;
    float3 texC                        : TEXCOORD0;
    float4 pos                        : TEXCOORD1;
};

VertexShaderOutput PositionVS(VertexShaderInput input)
{
    VertexShaderOutput output;

    output.Position = mul(input.Position * ScaleFactor, WorldViewProj);

    output.texC = input.Position;
    output.pos = output.Position;

    return output;
}

float4 PositionPS(VertexShaderOutput input) : COLOR0
{
    return float4(1.0f, 1.0f, 1.0f, 0.1f);
}

float4 WireFramePS(VertexShaderOutput input) : COLOR0
{
    return float4(1.0f, .5f, 0.0f, .85f);
}

//draws the front or back positions, or the ray direction through the volume
float4 DirectionPS(VertexShaderOutput input) : COLOR0
{
        float2 texC = input.pos.xy /= input.pos.w;
        texC.x =  0.5f*texC.x + 0.5f;
        texC.y = -0.5f*texC.y + 0.5f;

    float3 front = tex2D(FrontS, texC);
    float3 back = tex2D(BackS, texC);

        if(Side == 0)
        {
                return float4(front, .9f);
        }
        if(Side == 1)
        {
                return float4(back, .9f);
        }

    return float4(back - front, .9f);
}

float4 RayCastSimplePS(VertexShaderOutput input) : COLOR0
{
        //calculate projective texture coordinates
        //used to project the front and back position textures onto the cube
        float2 texC = input.pos.xy /= input.pos.w;
        texC.x =  0.5f*texC.x + 0.5f;
        texC.y = -0.5f*texC.y + 0.5f;

    float3 front = tex2D(FrontS, texC).xyz;
    float3 back = tex2D(BackS, texC).xyz;

    float3 dir = normalize(back - front);
    float4 pos = float4(input.texC, 0);

    float4 dst = float4(0, 0, 0, 0);
    float4 src = 0;

    float value = 0;

        float3 Step = dir * StepSize;

    for(int i = 0; i < 1; i++)
    {
                pos.w = 0;
                value = tex3D(VolumeS, pos).r;

                src = (float4)value;
                src.a *= .1f; //reduce the alpha to have a more transparent result
                                          //this needs to be adjusted based on the step size
                                          //i.e. the more steps we take, the faster the alpha will grow

                //Front to back blending
                // dst.rgb = dst.rgb + (1 - dst.a) * src.a * src.rgb
                // dst.a  = dst.a  + (1 - dst.a) * src.a
                //src.rgb *= src.a;
                dst = (1.0f - dst.a)*src + dst;

                //break from the loop when alpha gets high enough
                if(dst.a >= .9f)
                        break;

                //advance the current position
                pos.xyz += Step;

                //break if the position is greater than <1, 1, 1>
                if(pos.x > 1.0f || pos.y > 1.0f || pos.z > 1.0f)
                        break;
    }

    return dst;
}

technique RenderPosition
{
    pass Pass1
    {
        VertexShader = compile vs_1_0 PositionVS();
        PixelShader = compile ps_2_0 PositionPS();
    }
}

technique RayCastDirection
{
    pass Pass1
    {
        VertexShader = compile vs_1_0 PositionVS();
        PixelShader = compile ps_2_0 DirectionPS();
    }
}

technique RayCastSimple
{
    pass Pass1
    {
        VertexShader = compile vs_1_0 PositionVS();
        PixelShader = compile ps_2_0 RayCastSimplePS();
    }
}

technique WireFrame
{
    pass Pass1
    {
        VertexShader = compile vs_1_0 PositionVS();
        PixelShader = compile ps_2_0 WireFramePS();
    }
}
Вылетает ошибка:
Код:
Ошибка        2        E:\My Work\XNA to Silverlight\VolumeRayCasting_101\VolumeRayCasting\Content\Shaders\RayCasting.fx(15,10): error X3000: syntax error: unexpected token '['

        E:\My Work\XNA to Silverlight\VolumeRayCasting_101\VolumeRayCasting\Content\Shaders\RayCasting.fx        VolumeRayCasting
Я понял что так делать нелзя. Но а как нужно я не знаю.:dontknow:
Подскажыте мне как поступить?

pax 18.03.2011 11:16
Ответ: Volume Rendering на XNA (Texture3D)

нельзя в шейдере использовать массив текстур, ты же создавал 3d текстуру, почему отказался то?

ІГРОГРАЙКО 18.03.2011 17:37
Ответ: Volume Rendering на XNA (Texture3D)

Цитата:
Сообщение от pax (Сообщение 183156)
нельзя в шейдере использовать массив текстур, ты же создавал 3d текстуру, почему отказался то?
Отказался из за етого: :"(
Код:
Ошибка        2        E:\My Work\XNA to Silverlight\VolumeRayCasting_101\VolumeRayCasting\Content\Shaders\RayCasting.fx(112,8): error X5608: Compiled shader code uses too many arithmetic instruction slots (70). Max. allowed by the target (ps_2_0) is 64.
E:\My Work\XNA to Silverlight\VolumeRayCasting_101\VolumeRayCasting\Content\Shaders\RayCasting.fx(187,23): ID3DXEffectCompiler::CompileEffect: There was an error compiling expression
ID3DXEffectCompiler: Compilation failed

        E:\My Work\XNA to Silverlight\VolumeRayCasting_101\VolumeRayCasting\Content\Shaders\RayCasting.fx        VolumeRayCasting
Ты говорил про оптимизацыю рашчетов, но ето поможет отрисовать только второй слой, а что делать с остальными 126??? Если вы мне предложите какой нибудь иной способ (полегче моего) создать и отрисовать 3Д текстуру я буду оч благодарен! ;)

ІГРОГРАЙКО 19.03.2011 06:47
Ответ: Volume Rendering на XNA (Texture3D)

Вложений: 10
Я опять обращаюсь к вам за помощю!

У меня есть 3 масива цветных даных с RAW файла:
Код:
        private Color[] mTextDataNX;
        private Color[] mTextDataNY;
        private Color[] mTextDataNZ;
Массив текстур:
Код:
        private Texture2D[] mTexture;

        mTexture = new Texture2D[fDepth];
        for (int i = 0; i < fDepth; i++)
        {
            mTexture[i] = new Texture2D(Game.GraphicsDevice, fWidth, fHeight, 0, TextureUsage.None, SurfaceFormat.Color);
        }
После заполнения масива текстур масивом цветных данных и сохранения их в файлы:
Код:
        int wd = mTexture[0].Width;
        int hg = mTexture[0].Height;
        for (int i = 0; i < fHeight; i++)
        {
            int start = i * (wd * hg);
            mTexture[i].SetData<Color>(mTextDataN*, start, wd * hg, SetDataOptions.None);
            mTexture[i].Save("IMG_" + i + ".tga", ImageFileFormat.Tga);
        }
Я получаю текстуры соотвецтвенных слоев:
mTextDataNX
Вложение 13011Вложение 13012Вложение 13013
mTextDataNY
Вложение 13014Вложение 13015Вложение 13016
mTextDataNZ
Вложение 13017Вложение 13018Вложение 13019
Как мне ети масивы цветных даных переобразовать в 3 большых текстуры? (атласы или как их там...)
Я пробовал:
Код:
        private Texture2D nTexture;

        int source = fWidth * fHeight * fDepth;
        int maxHeight = GraphicsDevice.GraphicsDeviceCapabilities.MaxTextureHeight;
        int maxWidth = GraphicsDevice.GraphicsDeviceCapabilities.MaxTextureWidth;
        for (mHeight = 2; mHeight < maxHeight; mHeight *= 2)
        {
            mWidth = source / mHeight;
            if (mWidth <= maxWidth)
                break;
        }
        nTexture = new Texture2D(Game.GraphicsDevice, mWidth, mHeight, 0, TextureUsage.None, SurfaceFormat.Color);

        int wd = nTexture.Width;
        int hg = nTexture.Height;
        nTexture.SetData<Color>(mTextDataNX, 0, hg * wd, SetDataOptions.None);
        nTexture.Save("MAP.tga", ImageFileFormat.Tga);
Но уменя получаетса вот такая фигня:
(оригинал 4096 х 512)
Вложение 13023
Как ето сделать коректно?

Помогите пожалуйста!

ІГРОГРАЙКО 09.04.2011 00:37
Ответ: Volume Rendering на XNA (Texture3D)

Добрый вечер!

У меня возник вопрос связаный с шейдером.

Код:
Код:
float4x4 WorldViewProj;

texture3D Volume;

sampler3D SVolume = sampler_state
{
        Texture = <Volume>;
        MinFilter = LINEAR;
        MagFilter = LINEAR;
        MipFilter = LINEAR;
};

struct VS_INPUT
{
    float4 Position : POSITION0;
};

struct VS_OUTPUT
{
    float4 Position : POSITION0;
    float4 pos : TEXCOORD0;
};

VS_OUTPUT PositionVS(VS_INPUT input)
{
    VS_OUTPUT output;

    output.Position = mul(input.Position, WorldViewProj);
    output.pos = input.Position;

    return output;
}

float4 PixelShaderFunction(VS_OUTPUT input) : COLOR0
{
    float4 texColor = tex3D(SVolume,input.pos);
    return texColor;
}

technique BasicView
{
    pass Pass1
    {
        VertexShader = compile vs_1_1 PositionVS();
        PixelShader = compile ps_1_1 PixelShaderFunction();
    }
}
Мне нужно отрезать половину 3Д текстуры. Я подумал, что лучше всего ето можно осуществить умножением Альфа канала 3Д текстури на "0" в заданом промежутке:
Код:
float4x4 WorldViewProj;

texture3D Volume;

sampler3D SVolume = sampler_state
{
        Texture = <Volume>;
        MinFilter = LINEAR;
        MagFilter = LINEAR;
        MipFilter = LINEAR;
};

struct VS_INPUT
{
    float4 Position : POSITION0;
};

struct VS_OUTPUT
{
    float4 Position : POSITION0;
    float4 pos : TEXCOORD0;
};

VS_OUTPUT PositionVS(VS_INPUT input)
{
    VS_OUTPUT output;

    output.Position = mul(input.Position, WorldViewProj);
    output.pos = input.Position;

    return output;
}

float4 PixelShaderFunction(VS_OUTPUT input) : COLOR0
{
    float4 outColor;

    if(input.Position.x > 0.5f)
        outColor = float4(1,1,1,0);
    else
        outColor = float4(1,1,1,1);

    float4 texColor = tex3D(SVolume,input.pos);
    return texColor * outColor;
}

technique BasicView
{
    pass Pass1
    {
        VertexShader = compile vs_1_1 PositionVS();
        PixelShader = compile ps_1_1 PixelShaderFunction();
    }
}
Но при построении оно вилетает:
Код:
Ошибка        1        Errors compiling C:\Documents and Settings\Володя\Мои документы\Visual Studio 2008\Projects\Vol_Render\Vol_Render\Content\Shaders\VolumeRendering.fx:
C:\Documents and Settings\Володя\Мои документы\Visual Studio 2008\Projects\Vol_Render\Vol_Render\Content\Shaders\VolumeRendering.fx(20): error X4502: invalid reference to input semantic 'POSITION0'
C:\Documents and Settings\Володя\Мои документы\Visual Studio 2008\Projects\Vol_Render\Vol_Render\Content\Shaders\VolumeRendering.fx(52): ID3DXEffectCompiler::CompileEffect: There was an error compiling expression
ID3DXEffectCompiler: Compilation failed        C:\Documents and Settings\Володя\Мои документы\Visual Studio 2008\Projects\Vol_Render\Vol_Render\Content\Shaders\VolumeRendering.fx        20        1        Vol_Render
Не понимаю почему???
Помогите исправить ошибку, пожалуйста!

pax 09.04.2011 00:58
Ответ: Volume Rendering на XNA (Texture3D)

ну так if(input.pos.x > 0.5f)
Ты же специально для этого скопировал значение output.pos = input.Position; в вершинном шейдере. POSITION0 не передать в пиксельный шейдер, только через текстурные слоты.


Часовой пояс GMT +4, время: 05:12.
Страница 2 из 2 < 1 2
Показывать 64 сообщений этой темы на одной странице

vBulletin® Version 3.6.5.
Copyright ©2000 - 2025, Jelsoft Enterprises Ltd.
Перевод: zCarot
