Ответ: Не работает на Win XP SP 3.0

Демо поможет.

Ответ: Не работает на Win XP SP 3.0

Цитата:

Сообщение от Randomize (Сообщение 221198)

Демо поможет.

да с этой функцией ладно: там простое вычисление может ограничить координаты (это скорее было лирическое размышление на счёт картинок). Но вот рисование и установка маски (демки были здесь и в теме про маску) для больших картинок - проблема актуальная (особенно первое).
Да, виноват, надо сопровождать посты и примерами "под ключ" - но сейчас ограничен по времени. Прошу извинить.
Постараюсь завтра реализовать что-то портативное для теста больших картинок.
Ещё раз спасибо всем принявшим участие в обсуждении!

зыж посты потом солью в одну тему по мере конкретизации

Ответ: Не работает на Win XP SP 3.0

Цитата:

Сообщение от impersonalis (Сообщение 221188)

апд4: если картинку не грузить, а создавать - то всё работает

на этот счёт мне вспомнились картинки из j2me: те что загружаешь из файла имеют статус immutable, рисовать в них нельзя, а самим созданные имеют статус mutable, в них можно фигачить.
так, к "слову".

Ответ: Не работает на Win XP SP 3.0

Цитата:

Сообщение от Жека (Сообщение 221210)

Я думаю, дело было в том, что загружаемая картинка была большой*, а тестовую я создавал не большую*.

* - т.е. больше размеров экрана (см. выше).

Image и артефакты

Все тесты могут работать по-разному на разных конфигурациях. Причём дело не в новизне: так, программа, которая заработала у меня некорректно, работала безбажно на древнем конфиге.
Вложение 16272
Тест 1. Работа с буфером.
Тест показывает невозможность рисовать что-либо в загруженную картинку

Код:

    xAppTitle("sample");

        xGraphics3D(800, 600, 32, false, true);

        xSetBuffer(xBackBuffer());

        int FRGM=200;

        bool MOD=false;

    int IMstd;



    IMstd=xLoadImage("Funivia_Rote_Nase_alt_small.jpg");

    if(IMstd==0)

        xAppTitle("n load");

    else

        xAppTitle("OK");





    int CB=xGraphicsBuffer();



    if(MOD){

        xSetBuffer(xImageBuffer(IMstd));

            xLine(0,0,10,10);

    }

    xSetBuffer(CB);



        while(!xKeyDown(1) || xWinMessage("WM_CLOSE"))

        {

            xCls();

            xRenderWorld();

        xDrawBlockRect(IMstd,10,10,10,10,FRGM,FRGM);

            xFlip();

        }



    xFreeImage(IMstd);



    return 0;

Если переменную MOD поднять, то будет выполняться дополнительно следующий код

Код:

xSetBuffer(xImageBuffer(IMstd));

            xLine(0,0,10,10);

Который приведёт к краху приложения.

Ответ: Image и артефакты

Тест 2. Поведение функций при неоднозначных аргументах.
Если в приведённом выше коде исправить значение переменной FRGM, например:

Код:

int FRGM=300;

Вместо рисунка вы увидите чёрный экран, т.к. запросили отрисовать фрагмент изображения, превышающий размер самого изображения.
Согласен: сказать, что это баг - нельзя, но всё же :mad:

Ответ: Image и артефакты

Кношмаре сказал что загруженные картинки рид-онли.

Ответ: Image и артефакты

Тест 3. Работа с буфером через посредника.
Нет возможности работать с буфером загруженных картинок. Вывод: надо создать картинку в памяти и нарисовать в неё загруженную. Проверим:

Код:

xAppTitle("sample");

        xGraphics3D(800, 600, 32, false, true);

        xSetBuffer(xBackBuffer());



        bool MOD=true;

    int IMstd;



    int IMstd0=xLoadImage("Funivia_Rote_Nase_alt_small.jpg");

    IMstd=xCreateImage(xImageWidth(IMstd0),xImageHeight(IMstd0));





    if(IMstd==0)

        xAppTitle("n load");

    else

        xAppTitle("OK");





    int CB=xGraphicsBuffer();

    xSetBuffer(xImageBuffer(IMstd));

    xDrawBlock(IMstd0,0,0);

    xSetBuffer(CB);

    xFreeImage(IMstd0);



    if(MOD){

        xSetBuffer(xImageBuffer(IMstd));

            xLine(0,0,10,10);

    }

    xSetBuffer(CB);



        while(!xKeyDown(1) || xWinMessage("WM_CLOSE"))

        {

            xCls();

            xRenderWorld();

        xDrawBlock(IMstd,10,10);

            xFlip();

        }



    xFreeImage(IMstd);



    return 0;

Всё действительно работает!
Отмечу, что код

Код:

xSetBuffer(xImageBuffer(IMstd));

    xDrawBlock(IMstd0,0,0);

    xSetBuffer(CB);

В принципе может быть заменён на

Код:

xCopyRect(0,0,xImageWidth(IMstd0),xImageHeight(IMstd0),0,0,

              xImageBuffer(IMstd0),xImageBuffer(IMstd));

Но у меня, почему-то в одном месте не заработал - постараюсь разобраться с этим.

Попробуем картинку побольше:
Вложение 16273
Теперь, если выполнить такой код:

Код:

   xAppTitle("sample");

        xGraphics3D(800, 600, 32, false, true);

        xSetBuffer(xBackBuffer());



        bool MOD=true;

    int IMstd;



    int IMstd0=xLoadImage("Funivia_Rote_Nase_alt_med.jpg");

    IMstd=xCreateImage(xImageWidth(IMstd0),xImageHeight(IMstd0));





    if(IMstd==0)

        xAppTitle("n load");

    else

        xAppTitle("OK");





    int CB=xGraphicsBuffer();

    xSetBuffer(xImageBuffer(IMstd));

    xDrawBlock(IMstd0,0,0);

    xSetBuffer(CB);

    xFreeImage(IMstd0);





    if(MOD){

        xSetBuffer(xImageBuffer(IMstd));

            xLine(0,0,10,10);

    }

    xSetBuffer(CB);



        while(!xKeyDown(1) || xWinMessage("WM_CLOSE"))

        {

            xCls();

            xRenderWorld();

        xDrawBlock(IMstd,10,10);

            xFlip();

        }



    xFreeImage(IMstd);



    return 0;

Вы вообще ничего не увидите (даже если опустите флаг MOD), а если такой:

Код:

    xAppTitle("sample");

        xGraphics3D(800, 600, 32, false, true);

        xSetBuffer(xBackBuffer());



        bool MOD=true;

    int IMstd;



    int IMstd0=xLoadImage("Funivia_Rote_Nase_alt_med.jpg");

    IMstd=xCreateImage(xImageWidth(IMstd0),xImageHeight(IMstd0));





    if(IMstd==0)

        xAppTitle("n load");

    else

        xAppTitle("OK");





    int CB=xGraphicsBuffer();

    xCopyRect(0,0,xImageWidth(IMstd0),xImageHeight(IMstd0),0,0,

              xImageBuffer(IMstd0),xImageBuffer(IMstd));

    xFreeImage(IMstd0);





    if(MOD){

        xSetBuffer(xImageBuffer(IMstd));

            xLine(0,0,10,10);

    }

    xSetBuffer(CB);



        while(!xKeyDown(1) || xWinMessage("WM_CLOSE"))

        {

            xCls();

            xRenderWorld();

        xDrawBlock(IMstd,10,10);

            xFlip();

        }



    xFreeImage(IMstd);



    return 0;

То увидите картинку, но без нарисованной на ней прямой линии.

Выводы:
1) Чтобы иметь возможность работать с буфером загруженной картинки, её необходимо впечатать во вновь созданную.
2) Если размеры картинки превышают размеры окна - описанный выше способ не поможет:
2.1) если вы будете использовать функцию попиксельного копирования xCopyRect, то загруженное изображение корректно перенесётся в буфер созданного в памяти, но рисовать в буфер всё равно не получится - команды не возымеют результата;
2.2) если вы попробуете нарисовать загруженную картинку в буфер созданной - то не получите вообще ничего.

Ответ: Image и артефакты

Промежуточные выводы:
0)
Рассмотренные особенности могут проявляться, а могут и нет, вне зависимости от новизны железа, битности и версии ОС.
1)

Цитата:

Сообщение от SBJoker (Сообщение 221487)

Кношмаре сказал что загруженные картинки рид-онли.

Используйте посредника.
2)
Лучше отдавать предпочтение рисованию попиксельно (в том числе xCopyRect), нежели xLine, xRect, xDrawImage и прочее.
3)
С изображениями, размеры которых превышают размер окна работать (изменять буфер) всё равно не получится.
Для своей задачи (если кому вдруг интересно) буду использовать свой класс, реализующий разбиение большой картинки на сегменты и предоставляющий интерфейс для работы с получившимся набором как с единым целым.
4)
Команда xMaskImage тоже начинает работать нестабильно на больших изображениях (причём это может наблюдаться даже если остальные описанные здесь артефакты не проявляются).
5) Причины кроются в модели представления картинок в современных движках: картинка=текстура. Отсюда возникают дополнительные требования к размерам и кратности сторон. Подробнее - к SBJoker.
6) Картинка, используемая в тестах - взята отсюда http://commons.wikimedia.org/wiki/Fi...JPG?uselang=ru

Ответ: Image и артефакты

Тест 4. Отрисовка примитивов
Попробуем нарисовать примитив в картинку. Размеры картинки выберем с учётом возможных артефактов: не превосходящими размеры окна. Усложним задачу, назначив точку вывода на 50 пикселей левее и выше начала картинки.

Код:

    xAppTitle("sample");

        xGraphics3D(800, 600, 32, false, true);

    xColor(190,0,0);

    int img=xCreateImage(600,600);

    xSetBuffer(xImageBuffer(img));

    xOrigin(-50,-50);

        xRect(0,0,650,650,true);

        xColor(255,100,0);

        xOval(0,0,650,650,true);

    xSetBuffer(xBackBuffer());

    xOrigin(0,0);

    xColor(255,255,0);

        while(!xKeyDown(1) || xWinMessage("WM_CLOSE"))

        {



            xCls();

            xRenderWorld();

        xDrawBlock(img,0,0);

        xRect(0,0,xImageWidth(img),xImageHeight(img),false);

            xFlip();

        }

    return 0;

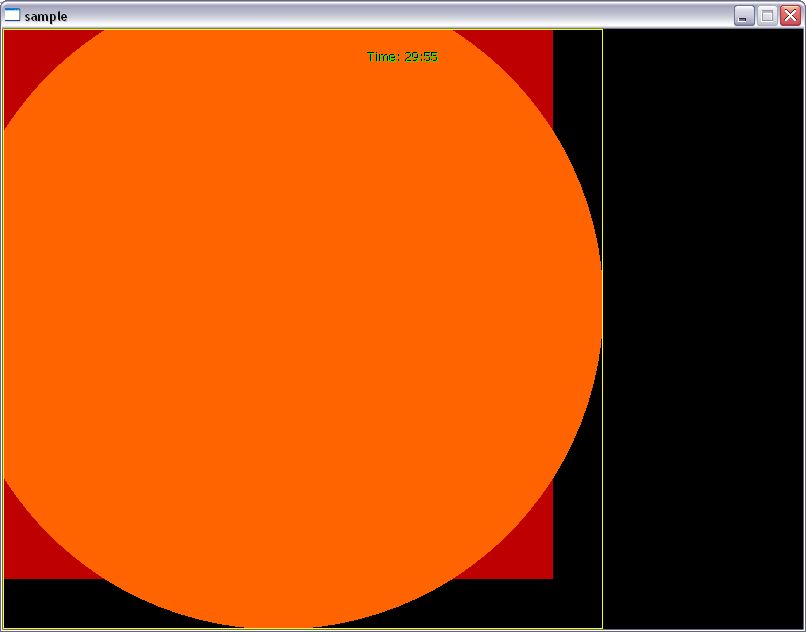

Что я получаю на выходе:
Вложение 16280
Прямоугольник должен занять всю область т.к. -50+650=600 (начало_вывода+размер=конец_вывода). Визуально - до рамки он не дотягивает. Для контроля вывожу поверх круг, с такими же аргументами - он действительно касается рамки. :4to: Но почему квадрат рисуется неправильно?

Ответ: Image и артефакты

Такое ощущение, что длина и высота (иначе - размеры) прямоугольника считаются* по формуле:

D=B-abs(A)
(вместо D=B-A)

То есть в рассмотренном выше случае, вместо прямоугольника в 650 пкс длиной мы получаем 650-abs(-50)=650-50=600.
А вот если мы укажем длину 650+50, т.е. 700, и выполним код, то результат буде идеален (получаемое изображение соответствует ожидаемому). Длина при этом как раз равна 700-50=650.
Эта же закономерность была мной проверена на остальных размерах.
Я конечно, заделаю поправку - но не комильфо.

* - вы, конечно, понимаете условность оборота: можно сказать "соответствует в пересчёте", "подчиняется закону", а в следствие чего такая зависимость наступает - известно лишь разработчику.

Ответ: Image и артефакты

Это всё конечно хорошо, но разработчика, как я понимаю больше нет.

Ответ: Image и артефакты

Офф форум он посещает ( area.xors3d.com ), а сюда не заходит видимо.

Ответ: Image и артефакты

Цитата:

Сообщение от SBJoker (Сообщение 221659)

Это всё конечно хорошо, но разработчика, как я понимаю больше нет.
