Samodelkin

12.06.2014 20:41

Ответ: Xors3D. Шейдеры. Урок первый

Нужно в школе ввести отдельный предмет "Что такое поисковые системы и зачем они нужны".

Arton

12.06.2014 22:22

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Samodelkin (Сообщение 282544)

Нужно в школе ввести отдельный предмет "Что такое поисковые системы и зачем они нужны".

И психологию занудства. Тоже полезно будет.

Arton

10.08.2014 00:09

Ответ: Xors3D. Шейдеры. Урок первый

Вложений: 2

Копипаста из урока.
Не работают шейдеры, я запарился, хочу что бы кто-нибудь взглянул:

Вложение 20783

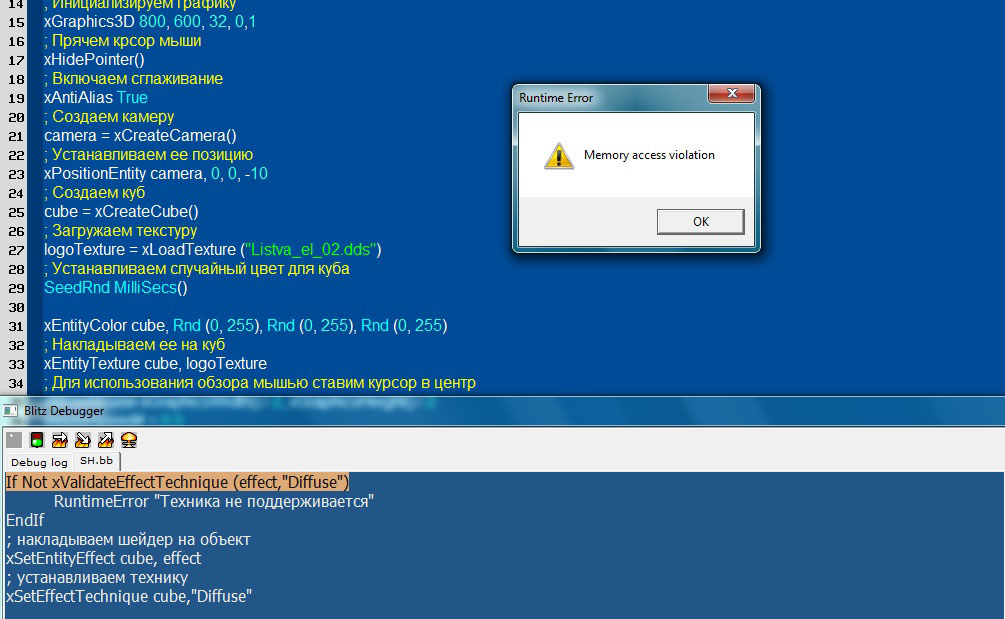

Каждый раз ошибка:
Вложение 20784

Если убрать проверку всё равно не работает (не накладывается/не загружается).

Samodelkin

10.08.2014 04:11

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Arton (Сообщение 285176)

Ну я не собирал, тем более с Хорсом не работал никогда, но взглядом прошелся по коду -- в шейдере у тебя в функции PSMain строка

Код:

float lit = dot(input.normal, 8lightDirection);

имя 8lightDirection - опечатка.

Вообще это же неудобно, представь что у тебя код шейдера в несколько тысяч строк, как ты будешь опечатки искать? Если Хорс не предоставляет информацию по компиляции шейдеров, то придумай что-нибудь, например напиши свой код который использует дх напрямую, где есть отчёт о сборки шейдера.

Mr_F_

10.08.2014 04:14

Ответ: Xors3D. Шейдеры. Урок первый

ксорс можно заставить выплёвывать жирный хтмл с логом ошибок, включая все ошибки компила шейдеров.
шейдер ежели не скомпилился, то вернёт ноль, дальше ты этот 0 суёшь в ValidateTechnique и крашишься.

tirarex

10.08.2014 12:41

Ответ: Xors3D. Шейдеры. Урок первый

Вложений: 1

Цитата:

Сообщение от Arton (Сообщение 285176)

Там было несколько ошибок.
На сайте mok'и поищи tv3d shader editor,
Полезная штуковина.

Arton

10.08.2014 18:57

Ответ: Xors3D. Шейдеры. Урок первый

Спасибо большое :)

Цитата:

Сообщение от Samodelkin (Сообщение 285181)

Код:

float lit = dot(input.normal, 8lightDirection);

имя 8lightDirection - опечатка.

Вместо "8" должен было быть "-", почему-то при копирование из pdf все "-" заменились на "8" (не говоря уже о потерянном форматирование). Заменял, но не всё заметил.

У Моки утилиту давно не смог скачать т. к. она на юкозе, старую регистрацию не помню, а новая не прошла, попробую ещё раз.

Про выдачу ошибок шейдера в лог не знал.

tirarex

10.08.2014 19:26

Ответ: Xors3D. Шейдеры. Урок первый

Вложений: 1

Вот данная программа.

Arton

11.08.2014 01:13

Ответ: Xors3D. Шейдеры. Урок первый

Примечательно:

Слева текстура загружена с флагом 4, справа маска через шейдер.

Текстура DDS, сохранена в режиме "DXT5 ARGB 8 bpp | interpolated alpha", + mip-map.

Mr_F_

11.08.2014 01:16

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Примечательно

у тебя пороговое значение обрезания разное

Arton

11.08.2014 01:24

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Mr_F_ (Сообщение 285219)

у тебя пороговое значение обрезания разное

Плоха понял, но в Хорсе никаких значений по обработке альфа-канала не поменять.

Короче надо юзать шейдеры, сам Хорс делает что-то не так.

Может мне кто-нибудь объяснить почему сохраняю шейдер через блокнот (винды) и он не работает, а через tv3d shader editor работает О_О
WTF&!
(а теперь всё работает... ок будем считать это локальные глюки...)

Mr_F_

11.08.2014 01:26

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Плоха понял, но в Хорсе никаких значений по обработке альфа-канала не поменять.

xSetAlphaRef была у ксорса функция.
в шейдере просто сам выбираешь с каким значением сравнивать.

Arton

11.08.2014 01:40

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Mr_F_ (Сообщение 285221)

xSetAlphaRef была у ксорса функция.
в шейдере просто сам выбираешь с каким значением сравнивать.

Действительно.
Но она была переименована в xEntityAlphaRef

Samodelkin

11.08.2014 06:02

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Arton (Сообщение 285220)

Может мне кто-нибудь объяснить почему сохраняю шейдер через блокнот (винды) и он не работает, а через tv3d shader editor работает О_О
WTF&!

Возможно блокнот сохранил в UTF8, а компилятор шейдеров только в ANSI воспринимает.

Arton

11.08.2014 15:11

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Samodelkin (Сообщение 285232)

Возможно блокнот сохранил в UTF8, а компилятор шейдеров только в ANSI воспринимает.

Да должен быть ANSI, просто блокнот пошутил надомной, а я поверил. Думал файл в UTF-8 должен быть, хотя помню что Хорс с UTF не дружит.

Arton

12.08.2014 03:27

Ответ: Xors3D. Шейдеры. Урок первый

Поискал через яндекс и гугл (прошерстил урок Хорса), нашёл интересный урок по HLSL, но то что было нужно не увидел.

Как сделать что бы текстура с двух сторон накладывалась?

moka	12.08.2014 03:35

Ответ: Xors3D. Шейдеры. Урок первый

BackFace'ы?

Mr_F_

12.08.2014 04:00

Ответ: Xors3D. Шейдеры. Урок первый

CullMode = None ставь в технике

Arton

12.08.2014 04:09

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Mr_F_ (Сообщение 285253)

CullMode = None ставь в технике

Спасибо.
Хм, а что насчёт правильного освещения?
Т. к. освещение одинаково для обеих сторон.

Mr_F_

12.08.2014 05:17

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Хм, а что насчёт правильного освещения?
Т. к. освещение одинаково для обеих сторон.

в шейдере ты можешь определить сторону.
юзай семантику VFACE: http://msdn.microsoft.com/en-us/libr...=vs.85%29.aspx

в зависимости от неё флипаешь нормаль.

Arton

12.08.2014 06:15

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Mr_F_ (Сообщение 285256)

Что мне делать я понял, но как не знаю, увы я знаком только с blitz basic :(

У меня тут бред да?

Код:

        int VFACE;

        if (VFACE < -1 )

        {

                        float lit         = dot(-input.normal , -lightDirection);

           }

           else

           {

                        float lit         = dot(input.normal , -lightDirection):

        }

Mr_F_

12.08.2014 11:42

Ответ: Xors3D. Шейдеры. Урок первый

да, потому что ты объявляешь пустую неопределённую переменную и сравниваешь ещё с чем-то.
VFACE над вставить в входящие данные PS.
там где у тебя всякие TexCoords : TEXCOORD0, туда же вставляешь что-нибудь типа whatFace : VFACE.

Arton

12.08.2014 15:55

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Mr_F_ (Сообщение 285260)

Уже делал, дебагер ругается на "lit", не объявленная переменная:

Код:

float4x4 matrixWorldViewProj : MATRIX_WORLDVIEWPROJ;

float4x4 matrixWorld             : MATRIX_WORLD;



float3         lightDirection             : LIGHT0_DIRECTION;

float4         lightColor                      : LIGHT0_COLOR;



float4         entityColor             : COLOR_DIFFUSE;

float          whatFace              : VFACE;



texture  diffuseTexture      : TEXTURE_0;





sampler        diffuseSampler = sampler_state



{

        Texture = <diffuseTexture>;



        AddressU        = WRAP;

        AddressV        = WRAP;

        AddressW        = WRAP;



        MinFilter        = ANISOTROPIC;

        MagFilter        = ANISOTROPIC;

        MipFilter        = ANISOTROPIC;





        MaxAnisotropy        = 16;

};







struct        VSInput {

        float4 position  : POSITION0;

        float3 normal          : NORMAL;

        float2 texCoords : TEXCOORD0;

};







struct VSOutput {

        float4 position  : POSITION0;

        float3 normal          : TEXCOORD1;

        float2 texCoords : TEXCOORD0;

};







VSOutput VSMain(VSInput input) {





        VSOutput output;







        output.position  = mul (input.position, matrixWorldViewProj);







        output.normal          = normalize(mul(input.normal, matrixWorld));



        output.texCoords = input.texCoords;







        return output;

}





float4 PSMain( VSOutput input) : COLOR {



        float4 diffuse  = tex2D(diffuseSampler, input.texCoords);





        float4 color;

    color = tex2D( diffuseSampler, input.texCoords.xy);



        if (diffuse.a < 0.5f) discard;





        if (whatFace < -1 )

        {



                        float lit         = dot(-input.normal , -lightDirection);

        }

        else

        {

                        float lit         = dot(input.normal , -lightDirection);

        }



        return diffuse * entityColor * lit * lightColor;

}



technique Diffuse {

        pass p0 {

                PixelShader  = compile ps_3_0 PSMain();

                VertexShader = compile vs_3_0 VSMain();



                CullMode = none;

        }

}

______________________________

Запихал ретурн после каждого условия и понял что мой код не работает вообще. То есть освещение не флипается там где надо, у меня флипается всё.

______________________________

Кажется понял что я не так сделал. Но как сделать правильно не понял.

Samodelkin

12.08.2014 16:46

Ответ: Xors3D. Шейдеры. Урок первый

У каждой переменной есть область видимости (scope), которая обычно задается фигурными скобками {}. Объявленная внутри них переменная не может использоваться вне своей зоны видимости. Поэтому можно вынести объявление lit за пределы конструкции if-else:

Код:

float lit;

if ( whatFace < -1 ) {

    lit = dot( -input.normal, -lightDirection );

} else {

    lit = dot( input.normal, -lightDirection );

}

return diffuse * entityColor * lit * lightColor;

Вообще синтаксис и семантика HLSL (да и GLSL) во многом схожи с языком С. Поэтому если у тебя есть время - почитай книжки всякие про него. В отличие от С++, С не так трудно начинать изучать.

Arton

13.08.2014 02:39

Ответ: Xors3D. Шейдеры. Урок первый

Не понимаю почему так не работает?
Проверки тупо нету.

Код:

float4x4 matrixWorldViewProj : MATRIX_WORLDVIEWPROJ;

float4x4 matrixWorld             : MATRIX_WORLD;



float3         lightDirection             : LIGHT0_DIRECTION;

float4         lightColor                      : LIGHT0_COLOR;



float4         entityColor             : COLOR_DIFFUSE;

float          whatFace                          : VFACE;



texture  diffuseTexture      : TEXTURE_0;





sampler        diffuseSampler = sampler_state



{

        Texture = <diffuseTexture>;



        AddressU        = WRAP;

        AddressV        = WRAP;

        AddressW        = WRAP;



        MinFilter        = ANISOTROPIC;

        MagFilter        = ANISOTROPIC;

        MipFilter        = ANISOTROPIC;





        MaxAnisotropy        = 16;

};







struct        VSInput {

        float4 position  : POSITION0;

        float3 normal          : NORMAL;

        float2 texCoords : TEXCOORD0;

};







struct VSOutput {

        float4 position  : POSITION0;

        float3 normal          : TEXCOORD1;

        float2 texCoords : TEXCOORD0;

};







VSOutput VSMain(VSInput input) {





        VSOutput output;







        output.position  = mul (input.position, matrixWorldViewProj);







        output.normal          = normalize(mul(input.normal, matrixWorld));



        output.texCoords = input.texCoords;







        return output;

}





float4 PSMain( VSOutput input) : COLOR {



        float4 diffuse  = tex2D(diffuseSampler, input.texCoords);





        float4 color;

    color = tex2D( diffuseSampler, input.texCoords.xy);



        if (diffuse.a < 0.5f) discard;



        float lit;

        if ( whatFace == -1 )

        {



                        lit         = dot(-input.normal , -lightDirection);

        }

        else

        {

                        lit         = dot(input.normal , -lightDirection);



        }





        return diffuse * entityColor * lit * lightColor;

}



technique Diffuse {

        pass p0 {

                PixelShader  = compile ps_3_0 PSMain();

                VertexShader = compile vs_3_0 VSMain();



                CullMode = none;

        }

}

Слева Хорс, справа шейдер:

Mr_F_

13.08.2014 02:59

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

if ( whatFace == -1 )

попробуй if ( whatFace < 0 ), не уверен что там точное значение стоит на каждый фейс.

Arton

13.08.2014 03:32

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Mr_F_ (Сообщение 285273)

попробуй if ( whatFace < 0 ), не уверен что там точное значение стоит на каждый фейс.

Сделала в первую очередь :(

Как ещё можно сделать подобную штуку? Попробовать считать свет для обеих сторон?

Mr_F_

13.08.2014 03:44

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

float whatFace : VFACE;

только сейчас заметил, что он у тебя как глобал объявлен.
нужно в VSOutput вставить.
в глобале только то, что одинаково на весь шейдер.
в VSOutput у тебя то, что приходит в пиксельный шейдер из VS интерполированное, и VFACE дополнительно из растеризатора - это инфа попиксельная.

Arton

13.08.2014 04:12

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Mr_F_ (Сообщение 285275)

Но, как это правильно сделать?
Если так то переменная "whatFace" не найдена:

Код:

float4x4 matrixWorldViewProj : MATRIX_WORLDVIEWPROJ;

float4x4 matrixWorld             : MATRIX_WORLD;



float3         lightDirection             : LIGHT0_DIRECTION;

float4         lightColor                      : LIGHT0_COLOR;



float4         entityColor             : COLOR_DIFFUSE;



texture  diffuseTexture      : TEXTURE_0;





sampler        diffuseSampler = sampler_state



{

        Texture = <diffuseTexture>;



        AddressU        = WRAP;

        AddressV        = WRAP;

        AddressW        = WRAP;



        MinFilter        = ANISOTROPIC;

        MagFilter        = ANISOTROPIC;

        MipFilter        = ANISOTROPIC;





        MaxAnisotropy        = 16;

};







struct        VSInput {

        float4 position  : POSITION0;

        float3 normal          : NORMAL;

        float2 texCoords : TEXCOORD0;

};







struct VSOutput {

        float4 position  : POSITION0;

        float3 normal          : TEXCOORD1;

        float2 texCoords : TEXCOORD0;

        float whatFace  : VFACE;

};







VSOutput VSMain(VSInput input) {





        VSOutput output;



        output.position  = mul (input.position, matrixWorldViewProj);





        output.normal          = normalize(mul(input.normal, matrixWorld));



        output.texCoords = input.texCoords;







        return output;

}





float4 PSMain( VSOutput input) : COLOR {



        float4 diffuse  = tex2D(diffuseSampler, input.texCoords);





        float4 color;

    color = tex2D( diffuseSampler, input.texCoords.xy);



        if (diffuse.a < 0.5f) discard;



        float lit;



        if ( whatFace == -1 )

        {



                        lit         = dot(-input.normal , -lightDirection);

        }

        else

        {

                        lit         = dot(input.normal , -lightDirection);



        }





        return diffuse * entityColor * lit * lightColor;

}



technique Diffuse {

        pass p0 {

                PixelShader  = compile ps_3_0 PSMain();

                VertexShader = compile vs_3_0 VSMain();



                CullMode = none;

        }

}

Mr_F_

13.08.2014 04:14

Ответ: Xors3D. Шейдеры. Урок первый

ну потому что теперь ты её должен читать как input.whatFace. так же как и всё, что ты читаешь из VSOutput.

Arton

13.08.2014 04:34

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Mr_F_ (Сообщение 285279)

ну потому что теперь ты её должен читать как input.whatFace. так же как и всё, что ты читаешь из VSOutput.

То есть так?

Код:

float4x4 matrixWorldViewProj : MATRIX_WORLDVIEWPROJ;

float4x4 matrixWorld             : MATRIX_WORLD;



float3         lightDirection             : LIGHT0_DIRECTION;

float4         lightColor                      : LIGHT0_COLOR;



float4         entityColor             : COLOR_DIFFUSE;



texture  diffuseTexture      : TEXTURE_0;





sampler        diffuseSampler = sampler_state



{

        Texture = <diffuseTexture>;



        AddressU        = WRAP;

        AddressV        = WRAP;

        AddressW        = WRAP;



        MinFilter        = ANISOTROPIC;

        MagFilter        = ANISOTROPIC;

        MipFilter        = ANISOTROPIC;





        MaxAnisotropy        = 16;

};







struct        VSInput {

        float4 position   : POSITION0;

        float3 normal     : NORMAL;

        float2 texCoords : TEXCOORD0;

        float  whatFace : VFACE;

};







struct VSOutput {

        float4 position  : POSITION0;

        float3 normal          : TEXCOORD1;

        float2 texCoords : TEXCOORD0;

        float  whatFace         : VFACE;



};







VSOutput VSMain(VSInput input) {





        VSOutput output;



        output.position  = mul (input.position, matrixWorldViewProj);





        output.normal          = normalize(mul(input.normal, matrixWorld));



        output.texCoords = input.texCoords;



        output.whatFace         = input.whatFace;







        return output;

}





float4 PSMain( VSOutput input) : COLOR {



        float4 diffuse  = tex2D(diffuseSampler, input.texCoords);



        float4 color;

    color = tex2D( diffuseSampler, input.texCoords.xy);



        if (diffuse.a < 0.5f) discard;



        float lit;



        if ( input.whatFace == -1 )

        {



                        lit         = dot(-input.normal , -lightDirection);

        }

        else

        {

                        lit         = dot(input.normal , -lightDirection);



        }





        return diffuse * entityColor * lit * lightColor;

}



technique Diffuse {

        pass p0 {

                PixelShader  = compile ps_3_0 PSMain();

                VertexShader = compile vs_3_0 VSMain();



                CullMode = none;

        }

}

Дебагер говорит инвалид:

Цитата:

(35): error X4502: invalid input semantic 'VFACE'
(99): ID3DXEffectCompiler::CompileEffect: There was an error compiling expression
ID3DXEffectCompiler: Compilation failed

Samodelkin

13.08.2014 05:33

Ответ: Xors3D. Шейдеры. Урок первый

VFACE нету на входе в вершинный шейдер - он вычисляется автоматически между вершинным и пиксельным шейдером. Поэтому он не может быть в структуре VSInput.
Попробуй сначала убрать whatFace из VSInput а в вершинном шейдере ничего не присваивай output.whatFace или присвой 0.
А уже из пиксельного ты можешь обратиться к ней как input.whatFace и в ней уже будет содержаться нужное значение.
Должно работать.
Однако если вдруг компилятор всё-равно скажет что нет такой семантики (хотя вроде не должен), тогда тебе придется разделить VSOutput на две разные структуры - VSOutput и PSInput, и во второй добавишь VFACE.

Arton

13.08.2014 06:35

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Samodelkin (Сообщение 285282)

Не сработало, куча ошибок.

Цитата:

Однако если вдруг компилятор всё-равно скажет что нет такой семантики (хотя вроде не должен), тогда тебе придется разделить VSOutput на две разные структуры - VSOutput и PSInput, и во второй добавишь VFACE.

:??

Код:

float4x4 matrixWorldViewProj : MATRIX_WORLDVIEWPROJ;

float4x4 matrixWorld             : MATRIX_WORLD;



float3         lightDirection             : LIGHT0_DIRECTION;

float4         lightColor                      : LIGHT0_COLOR;



float4         entityColor             : COLOR_DIFFUSE;



texture  diffuseTexture      : TEXTURE_0;





sampler        diffuseSampler = sampler_state



{

        Texture = <diffuseTexture>;



        AddressU        = WRAP;

        AddressV        = WRAP;

        AddressW        = WRAP;



        MinFilter        = ANISOTROPIC;

        MagFilter        = ANISOTROPIC;

        MipFilter        = ANISOTROPIC;





        MaxAnisotropy        = 16;

};







struct        VSInput {

        float4 position  : POSITION0;

        float3 normal          : NORMAL;

        float2 texCoords : TEXCOORD0;

};







struct VSOutput {



        float4 position  : POSITION0;

        float3 normal          : TEXCOORD1;

        float2 texCoords : TEXCOORD0;



}



        PSInput {



        float  whatFace         : VFACE;



};







VSOutput VSMain(VSInput input) {





        VSOutput output;



        output.position  = mul (input.position, matrixWorldViewProj);





        output.normal          = normalize(mul(input.normal, matrixWorld));



        output.texCoords = input.texCoords;





        output.whatFace = iput.whatFace;







        return output;

}





float4 PSMain( VSOutput input) : COLOR {



        float4 diffuse  = tex2D(diffuseSampler, input.texCoords);



        float4 color;

    color = tex2D( diffuseSampler, input.texCoords.xy);



        if (diffuse.a < 0.5f) discard;



        float lit;



        if ( input.whatFace == -1 )

        {



                        lit         = dot(-input.normal , -lightDirection);

        }

        else

        {

                        lit         = dot(input.normal , -lightDirection);



        }





        return diffuse * entityColor * lit * lightColor;

}



technique Diffuse {

        pass p0 {

                PixelShader  = compile ps_3_0 PSMain();

                VertexShader = compile vs_3_0 VSMain();



                CullMode = none;

        }

}

Mr_F_

13.08.2014 11:45

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

iput

iput, ок. и вообще убери эту строку полностью.

+ не надо ничего разделять, просто блин оставь так
struct VSOutput {

float4 position : POSITION0;
float3 normal : TEXCOORD1;
float2 texCoords : TEXCOORD0;
float whatFace : VFACE
}

Arton

13.08.2014 15:09

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Mr_F_ (Сообщение 285284)

О, это уже не соображал.

Так тоже сделала в первую очередь:

Код:

float4x4 matrixWorldViewProj : MATRIX_WORLDVIEWPROJ;

float4x4 matrixWorld             : MATRIX_WORLD;



float3         lightDirection             : LIGHT0_DIRECTION;

float4         lightColor                      : LIGHT0_COLOR;



float4         entityColor             : COLOR_DIFFUSE;



texture  diffuseTexture      : TEXTURE_0;





sampler        diffuseSampler = sampler_state



{

        Texture = <diffuseTexture>;



        AddressU        = WRAP;

        AddressV        = WRAP;

        AddressW        = WRAP;



        MinFilter        = ANISOTROPIC;

        MagFilter        = ANISOTROPIC;

        MipFilter        = ANISOTROPIC;





        MaxAnisotropy        = 16;

};







struct        VSInput {

        float4 position  : POSITION0;

        float3 normal          : NORMAL;

        float2 texCoords : TEXCOORD0;

};







struct VSOutput {



        float4 position : POSITION0;

        float3 normal : TEXCOORD1;

        float2 texCoords : TEXCOORD0;

        float whatFace : VFACE;



};







VSOutput VSMain(VSInput input) {





        VSOutput output;



        output.position  = mul (input.position, matrixWorldViewProj);





        output.normal          = normalize(mul(input.normal, matrixWorld));



        output.texCoords = input.texCoords;









        return output;

}





float4 PSMain( VSOutput input) : COLOR {



        float4 diffuse  = tex2D(diffuseSampler, input.texCoords);



        float4 color;

    color = tex2D( diffuseSampler, input.texCoords.xy);



        if (diffuse.a < 0.5f) discard;



        float lit;



        if ( input.whatFace == -1 )

        {



                        lit         = dot(-input.normal , -lightDirection);

        }

        else

        {

                        lit         = dot(input.normal , -lightDirection);



        }





        return diffuse * entityColor * lit * lightColor;

}



technique Diffuse {

        pass p0 {

                PixelShader  = compile ps_3_0 PSMain();

                VertexShader = compile vs_3_0 VSMain();



                CullMode = none;

        }

}

Дебагер говорит:

Цитата:

(65): error X4000: variable 'output' used without having been completely initialized
(98 ): ID3DXEffectCompiler::CompileEffect: There was an error compiling expression
ID3DXEffectCompiler: Compilation failed

Mr_F_

13.08.2014 15:29

Ответ: Xors3D. Шейдеры. Урок первый

попробуй тогда убрать его из VSOutput, а вместо этого PSMain поменять типа
float4 PSMain(VSOutput input, float whatFace : VFACE) : COLOR {

Arton

13.08.2014 15:59

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Mr_F_ (Сообщение 285289)

попробуй тогда убрать его из VSOutput, а вместо этого PSMain поменять типа
float4 PSMain(VSOutput input, float whatFace : VFACE) : COLOR {

error X3018: invalid subscript 'whatFace'

Нифига не понимаю, попробовал в шейдерах других игр покопаться, не нашёл.

Mr_F_

13.08.2014 16:17

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

error X3018: invalid subscript 'whatFace'

теперь она же не из структуры input приходит, а отдельно.
так что замени input.whatFace на просто whatFace ниже.

Arton

13.08.2014 16:30

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Сообщение от Mr_F_ (Сообщение 285291)

теперь она же не из структуры input приходит, а отдельно.
так что замени input.whatFace на просто whatFace ниже.

Большое спасибо, всё работает :)

Какая разница между записью данных в структуру:

Код:

struct VSOutput {



        float4 position  : POSITION0;

        float3 normal          : TEXCOORD1;

        float2 texCoords : TEXCOORD0;

        float whatFace          : VFACE;



};

И тут:

Код:

float4 PSMain(VSOutput input, float whatFace : VFACE) : COLOR {

?

Почему в первом случае надо писать input, а во втором нет?

Mr_F_

13.08.2014 17:04

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Какая разница между записью данных в структуру

по большому счёту никакой, только структуру ты ретурнишь, и типа считается что ты её должен до конца заполнить поэтому.

Цитата:

Почему в первом случае надо писать input,

потому что у тебя в PS объявлена переменная, которая называется "input". и она содержит поля структуры.

Цитата:

VSOutput input, float whatFace

VSOutput, float - тип переменной
input, whatFace - имя

Samodelkin

13.08.2014 17:55

Ответ: Xors3D. Шейдеры. Урок первый

2Arton
struct A { ... }; это описание структуры, то есть как шаблон, реальный объект при этом не создается.
Объект структуры создается так:
A object; - то есть сначала тип, потом имя объекта.
Если нужно обратиться к полю созданного объекта:
object.value;

Теперь вот смотри, в графическом конвеере не всё делают шейдеры. То есть в частности между вершинным и пиксельным тоже происходят скрытые вычисления. То есть это я к тому что если структура VSOutput у тебя определена один раз, то объекта два. Сначала создаешь output в вершинном шейдере и записываешь туда явно вычисленные значения, затем происходят скрытые вычисления, и в пиксельный шейдер тебе возвращается уже другой объект, даже если он того же типа, значения полей будут другими - это важно понимать. В данном случае ты одной структурой описал объекты для выходных вершинных и входных пиксельных данных, но иногда бывают другие ситуации, когда данные различаются и нужно например объявлять отдельно VSOutput и PSInput.

Также вот в такая запись:
float4 PSMain( float4 pos : POSITION0, float whatFace : VFACE ) {...}
будет эквивалентна такой:
struct PSInput {
float4 pos : POSITION0;
float whatFace : VFACE;
};
float4 PSMain( PSInput input ) {...}
Во втором случае мы все входные параметры описали одной стрктурой и передали в качестве аргумента все параметры как один объект.
Только внутри функции уже нужно обращаться к параметрам как к полям объекта input.pos и т. д.
Точно также мы можем объявить и выходную структуру, например в данном случае будет:
struct PSOutput {
float4 col : COLOR0;
};
В данном случае для одного параметра это избыточно, но механизм я думаю ясен.

Izunad

24.08.2014 18:15

Ответ: Xors3D. Шейдеры. Урок первый

Почему нельзя использовать цвет в качестве числа???

Код:

index=tex2D(MixSampler,input.texCoords).r;

Colorka=tex2D(TS[index],input.texCoords);

Mr_F_

24.08.2014 18:20

Ответ: Xors3D. Шейдеры. Урок первый

какую ошибку пишет?

Izunad

24.08.2014 18:27

Ответ: Xors3D. Шейдеры. Урок первый

Ошибку не выдает, просто отказывается закрашивать модель текстурой. в Итоге получается серая моделька.

Идея была такая: Картинка[R,G,B,A]
R-индекс первой текстуры
G-индекс второй текстуры
B-коэффициент смешивания

одиннадцать текстур TS[0],TS[1]..TS[10]

Mr_F_

24.08.2014 20:34

Ответ: Xors3D. Шейдеры. Урок первый

Цитата:

Ошибку не выдает, просто отказывается закрашивать модель текстурой. в Итоге получается серая моделька.

в ксорсе можно включить лог.
в лог пишутся ошибки компиляции шейдеров.
читай их.

Izunad

24.08.2014 22:40

Ответ: Xors3D. Шейдеры. Урок первый

Can't create effect from file 'Resurses\Shaders\EXP\EXP.fx'!
E:\SkinBattle - копия\Resurses\Shaders\EXP\EXP.fx(165,61): error X3000: syntax error: unexpected token ')'

Mr_F_

25.08.2014 00:37

Ответ: Xors3D. Шейдеры. Урок первый

ну и что, по-твоему, здесь написано?)

Arton

25.08.2014 04:00

Ответ: Xors3D. Шейдеры. Урок первый

Скачай дебагер-то, всяко сподручнее чем лог.

Izunad

25.08.2014 10:30

Ответ: Xors3D. Шейдеры. Урок первый

Я уже поржал над собой ')'

Код:

index=tex2D(MixSampler,input.texCoords).r;

Colorka=tex2D(TS[index],input.texCoords);

Вот настоящая ошибка
Ошибка X3512: сэмплер индекс массива должен быть буквенное выражение
(174): ID3DXEffectCompiler :: CompileEffect: Был выражение об ошибке компиляции
ID3DXEffectCompiler: Компиляция не удалось

Mr_F_

25.08.2014 11:42

Ответ: Xors3D. Шейдеры. Урок первый

а, ну да. в ps3_0 и ниже нельзя использовать честное динамическое индексирование в массив, увы. в вертексном можно.

ты можешь запихать текстуры в атлас или 3д текстуру и вместо индекса смещать текстурные координаты.

Izunad

25.08.2014 11:57

Ответ: Xors3D. Шейдеры. Урок первый

Я решил смешивать текстуры без шейдеров, так как текстуры статичны и не особо большого размера

Пример

Код:

IncludeFile "Xors3D.pbi":xGraphics3D(0,0,16,0,#False)



Global Image=xCreateImage(512,512)

Global Dim ImageList(40)

For i=0 To 40

  ImageList(i)=xLoadImage("Str(i)+".jpg")

Next





Procedure Mixer(PosX,PosY,Image1,Image2,K.f)

  If PosX>#False And PosY>#False And PosX<1024 And PosY<1024

    RGB1=xReadPixel(PosX,PosY,xImageBuffer(ImageList(Image1)))

    R1=Red(RGB1):G1=Green(RGB1):B1=Blue(RGB1)

    RGB2=xReadPixel(PosX,PosY,xImageBuffer(ImageList(Image2)))

    R2=Red(RGB2):G2=Green(RGB2):B2=Blue(RGB2)

    K1.f=K

    K2.f=1-K

    xColor((R1*K1+R2*K2)/2,(G1*K1+G2*K2)/2,(G1*K1+G2*K2)/2)

    xSetBuffer(xImageBuffer(Image))

    xRect (PosX,PosY,1,1,1)

    xSetBuffer(xBackBuffer())

  EndIf

EndProcedure











For x=0 To 512

  For y=0 To 512

    Mixer(x,y,0,13,1,0.5)

  Next

Next



xSaveImage(image,"123.bmp")

Repeat

  xUpdateWorld()

  xRenderWorld()

  xDrawImage(Image,0,0)

  xFlip()

  xCls()

ForEver

Код довожу до ума так как алгоритм смешивания на самом деле сложнее

Владислав

13.09.2014 10:25

Ответ: Xors3D. Шейдеры. Урок первый

Остался у кого-нибудь урок по шейдерам? помню это pdf файл, но у емня он задевался куда-то
Прошу выложите кто-нибудь, или на почту [email protected]
Заранее спасибо)

tirarex

13.09.2014 12:35

Ответ: Xors3D. Шейдеры. Урок первый

Вложений: 1

Вот

Владислав

14.09.2014 07:29

Ответ: Xors3D. Шейдеры. Урок первый

Спасибо!
кстати, есть прогресс с деферредом? я отписал на gd

pozitiffcat

14.10.2014 23:17

Ответ: Xors3D. Шейдеры. Урок первый

Прогресса впринципе быть не может, т.к. движок забит.

tirarex

15.10.2014 00:03

Ответ: Xors3D. Шейдеры. Урок первый

Вложений: 1

Ты не много не в курсе про деферред =)

Izunad

21.01.2015 03:23

Ответ: Xors3D. Шейдеры. Урок первый

Я не могу понять одну весчъ. Если применить к двум мешам шейдер с одинаковой текстурой в памяти видеокарты будут две копии текстуры? Возможно ли создать в памяти единственную текстуру для двух мешей с одним шейдером?

moka	21.01.2015 03:27

Ответ: Xors3D. Шейдеры. Урок первый

Если ты проверил и это на самом деле происходит, то ответ: возможно, только не уверен что движок это "позволит". По идее вообще не должно быть двух текстур, а лишь одна, иначе это нонсенс, одна большая текстура и несколько шейдеров, этож сколько VRAM'а заюзается..

Mr_F_

21.01.2015 13:41

Ответ: Xors3D. Шейдеры. Урок первый

я помню момент, когда в ксорс добавили менеджер ресурсов, с того момента текстуры стали загружаться единично и референситься дальше.
так что всё должно быть ок, если только там какой-нибудь баг не закрался.

Часовой пояс GMT +4, время: 19:20.

Страница 3 из 3

Показывать 64 сообщений этой темы на одной странице
