Ответ: Имитация водной поверхности.

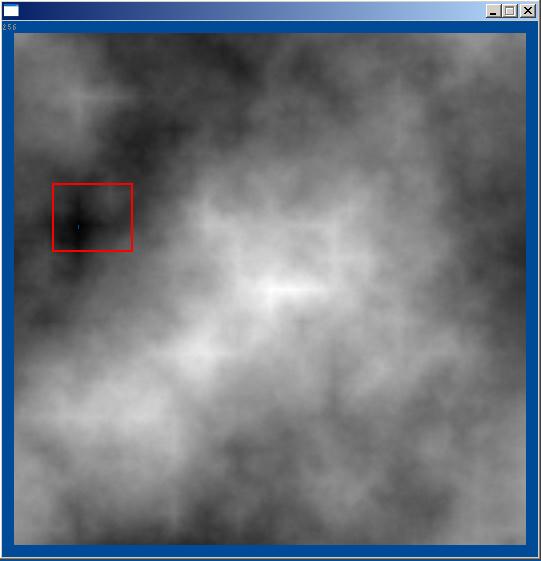

Нашел баг.
Кажется, генератор не дорисовал картинку)
Вложение 14264

Ответ: Имитация водной поверхности.

Не это я на высоте 0 отметку даю таким цветом :) В той точке ровно ноль :)

А, я не могу, оно оказывается еще и бесшовную текстуру рожает :-D.

Ответ: Имитация водной поверхности.

Второй эскиз террэйна.

Ответ: Имитация водной поверхности.

Написал первый порношейдер методом... В общем, неправильным методом :-D. Делает он следующее рисует текстуру и все. Потом мне захотелось добавить функциональности в вершинный шейдер, сделал ввод переменной из хорса в шейдер. Далее решил умножить координаты вертексов на синус от введенной переменной.

PHP код:




//Матрицы

//xSetEffectMatrixSemantic tModel,"MatWorldViewProj",WORLDVIEWPROJ

//xSetEffectMatrixSemantic tModel,"MatWorld",WORLD

float4x4 MatWorldViewProj;

float4x4 MatWorld;



// вношу время из хорса

float time;



// Объявление переменных в данном случае вывод пиксельного шейдера

static float3 Color;

static float4 cD;



//Передача тестуры в шейдер

//xSetEffectTexture tModel,    "InShaderTextureName",texDiffuse

const texture InShaderTextureName;

sampler TexDiffuse=sampler_state { //тут я говорю что текстура Diffuse типа

    Texture   = <InShaderTextureName>;

   };





//######  Ввод в вершинный шейдер  ##################

struct VertexShaderInput {

   float4 Position : POSITION0;     // мировая позиция вершины

   float3 Normal : NORMAL;            // нормаль к этой вершине

   float2 TexCoords : TEXCOORD0;     // координаты точки на текстуре

};

//#  Вывод вершинного шейдера = ввод пиксельного  ###

struct PixelShaderInput {

    float4 Position : POSITION0;    //новая мировая позиция вершины

    float4 pWorld : TEXCOORD0;

    float3 Normal : TEXCOORD1;

    float2 TexCoords : TEXCOORD2;

};





//вершинный шейдер

void NameOfVertexShaderFunction( in VertexShaderInput IN, out PixelShaderInput OUT ) {

    //OUT.Position    = mul((mul(IN.Position,MatWorldViewProj)),cos(time));

    [b]OUT.Position    = mul(IN.Position,MatWorldViewProj)*cos(time);[/b]

    OUT.pWorld        = mul(IN.Position,MatWorld);

    OUT.Normal        = normalize(mul(IN.Normal,MatWorld));

    OUT.TexCoords    = IN.TexCoords;

}



//пиксельный шейдер

float4 NameOfPixelShader( in PixelShaderInput IN ) : COLOR {

    cD            = tex2D(TexDiffuse,IN.TexCoords);

    Color        = cD.rgb;

    return float4(Color,cD.a);

}





//##################  Technique  ##################

// здесь расположен проход этот кусок заставляет исполняться шейдер

//xSetEffectTechnique tModel,"TechniqueName"

technique TechniqueName {

    pass p0 { //проход рендера их может быть несколько с разными шейдерами

        AlphaBlendEnable= false;

        vertexshader    = compile vs_2_0 NameOfVertexShaderFunction();

        pixelshader        = compile ps_2_0 NameOfPixelShader();

    }

}

Но вместо плавного морфинга получилось моргание меша, на который применен мой чудо шейдер, это от того что в float4 Position : POSITION0; есть еще и W и умножение на синус и дает такой чудный эффект моргания?

Ответ: Имитация водной поверхности.

рэвин хорстридэ и начинающий его юзер

Ответ: Имитация водной поверхности.

Эммм дак ты нифига себе че делаешь то)) Ты сначала умножаешь координаты вертекса на ввп матрицу, а ПОТОМ умножаешь на косинустайм. Есстественно на экране будет ппц что...
Тебе надо сначала умножить координаты так как хочешь, а потом уже умножать на матрицу.
Примерно так:

Код:

v2f o;



float CosTime = (cos(_Time.y) * 0.5 + 0.5);

o.pos = v.vertex;

o.pos.xyz = o.pos.xyz * CosTime;

o.pos = mul(UNITY_MATRIX_MVP, o.pos);



return o;

_Time.y это то что у тебя просто time.

Ответ: Имитация водной поверхности.

Цитата:

POSITION0; есть еще и W и умножение на синус и дает такой чудный эффект моргания?

совершенно верно! яже говорил уже тебе, что на ето W будет потом делиться все остальные компоненты. меш типа увеличивается в бесконечноть? умножай только первые три компоненты, а четвертую не трож.

Ответ: Имитация водной поверхности.

Проще разделять координаты оперируя координата.x, координата.y, координата.z или получить вектор позиции A(x,y,z,w), потом уже работать с ним? Если допустим хочу сжать модель по Z в два раза то получаю итоговый вектор В(x,y,0.5*z,w) и с ним уже имею конструкцию выводящую из вертексного шейдера: OUT.Position = mul(В(x,y,0.5*z,w),MatWorld)?
И как я понимаю в OUT.Position будет записана не координата в позиции меша, а координата вертекса относительно глобальных мировых координат сцены?

Вот это должно сжать модель по Зед, так или не так?
mul(mul(IN.Position,B(1,1,0.5,1)),MatWorld)

Ответ: Имитация водной поверхности.

Код:

mul(float4((IN.Position.xyz * float3(1.0,1.0,0.5)),IN.Position.w),MatWorld).

Писал в броузере.

Ответ: Имитация водной поверхности.

Рисую няньку гг, вроде ниче такая получается :-D

Другой ракурс с теселяцией :)

Ответ: Имитация водной поверхности.

настолько недоделанные меши лучше не показывать. что ты хочешь о них услышать то?

Ответ: Имитация водной поверхности.

Лучше кодь, а модельки дай другим поделать или скачай с онлайна..

Ответ: Имитация водной поверхности.

Славу гнома хочет
Глаза то кул

Ответ: Имитация водной поверхности.

Господа, мой код еще страшней моих моделек. Но сиськи как живые вроде :-D

Ответ: Имитация водной поверхности.

Цитата:

Но сиськи как живые вроде

не. в кучку как-то собраны, в реале они должны больше в стороны быть направлены.
сверху ещё у тебя типа шов между ними, в реале там его практически нет (потому что они оттуда как бы расти начинают).
http://thumbs.dreamstime.com/thumbla...6161b3U3Kx.jpg

ключиц я тоже чет не вижу у него.
