impersonalis 15.02.2012 16:56
xMaskImage

xMaskImage для больших картинок (более 800х600) работает некорректно: крешит выполнение программы или просто не применяется (участки с маской рисуются её цветом) в зависимости от конфигурации ПК. Если картинку уменьшить (или закомментить установку цвета маски) - всё работает.
Протестировал на трёх компах:
win XP SP3 встроенный контроллер от интел, XP SP3 жираф 5700, XP x64 SP2 жираф 9600 gt
Xors3d (если верить справке - больше отметок не нашёл) 1.15.738 (Dec 08 2011)
ЧЯДНТ?

ОТВЕТЫ в конце темы

HolyDel 15.02.2012 18:00
Ответ: xMaskImage

размер окна?

ARA 15.02.2012 18:27
Ответ: xMaskImage

Это кто у нас тут текстуры 800х600 юзаетъ? 8 )

impersonalis 16.02.2012 01:16
Ответ: xMaskImage

Цитата:
Сообщение от HolyDel (Сообщение 219631)
размер окна?
меньше чем image

Цитата:
Сообщение от ARENSHI (Сообщение 219634)
Это кто у нас тут текстуры 800х600 юзаетъ? 8 )
Спасибо, друг
и это говорит человек, использующий goto вместо цикла в ком.проектах 8 )


Вообще, апеллировать к тезису "это говнокод!" на булке, конечно, традиция, но:
1) не вижу смысла растекаться мыслею по древу на тему "чем оправдана такая реализация" (начнём с того, что это был прикидычный эскиз, и я знаю несколько вариантов реализации, лишённых описанной проблемы, но, обращаю внимание сообщества на - см. п.2).
2) подобное должно завершаться не крешем (или артефактами), а более информативно или содержать указания в хелпе.

ах, йопти - я ж теги забыл
Теги: Xors3D mask MAV memory access violation маскимейдж почему я идиот МАВ креш артфеакт без смс торрент бесплатно без ограничений и регистрации

HolyDel 16.02.2012 01:28
Ответ: xMaskImage

если картинку уменьшить до размеров меньше окна, тогда становится нормально?

impersonalis 16.02.2012 01:34
Ответ: xMaskImage

Цитата:
Сообщение от HolyDel (Сообщение 219690)
если картинку уменьшить до размеров меньше окна, тогда становится нормально?
не хватило ума приметить (сейчас не в состоянии проверить), но, емнип - да

Randomize 16.02.2012 02:31
Ответ: xMaskImage

Вложений: 1
Успешно провёл тест.
Версия DLL: Xors3d Engine version: 1.15.738.0 ( Dec 08 2011 )
Подробности в аттаче.

Приложи чтоль твою пикчу да код покажи.

pozitiffcat 16.02.2012 16:53
Ответ: xMaskImage

у меня не работает, даже изменял картинку на 512x512 видео GMA X4500

ARA 16.02.2012 17:04
Ответ: xMaskImage

Цитата:
и это говорит человек, использующий goto вместо цикла в ком.проектах 8 )
Я? Goto? Да никогда в жизни. Я вообще не кодю и ниприделах.

impersonalis 16.02.2012 22:33
Ответ: xMaskImage

Всем спасибо. Как и обещал - проблему обошёл. Работоспособность команды, вероятно, зависит от конфигурации ПК. Времени на обстоятельное тестирование пока нет.

impersonalis 01.03.2012 19:49
Ответ: Не работает на Win XP SP 3.0

апд2: картинки в "чистом виде" рисуются. Вероятно дело в преобразованиях (рисование в буфер, накладывание имаг с маской) - коих у меня много. Но суть в том что на XP с древним железом это всё работало.
апд3: неадекватно отрабатывают конструкции типа
Код:
int img=xLoadImage("ground.bmp");
    int bbb=xGraphicsBuffer();
    xSetBuffer(xImageBuffer(img));
    xRect(10,10,100,100,true);
    xSetBuffer(bbb);

Randomize 01.03.2012 23:21
Ответ: Не работает на Win XP SP 3.0

Может надо скорее xBackBuffer() нежели xGraphicsBuffer()???

impersonalis 01.03.2012 23:23
Ответ: Не работает на Win XP SP 3.0

Цитата:
Сообщение от Randomize (Сообщение 221187)
Может надо скорее xBackBuffer() нежели xGraphicsBuffer()???
аналогичный результат: картинка выводится без нарисованного квадратика
апд: и блокировка буфера (которая не нужна) тоже не влияет на результат
апд2: и под ХР это всё работало
апд3: одинаково не работает и в фуллскрине и в окне.
апд4: если картинку не грузить, а создавать - то всё работает
апд5: так же работать с буфером не удаётся, если он превышает размеры окна (да - на ХР [но может дело и не в ОС - а в видеокарте] работало)

L-ee-X 02.03.2012 01:12
Ответ: Не работает на Win XP SP 3.0

Win 7 Максимальная (x64)
Все работает на ура...

impersonalis 02.03.2012 01:57
Ответ: Не работает на Win XP SP 3.0

Цитата:
Сообщение от L-ee-X (Сообщение 221196)
Win 7 Максимальная (x64)
Все работает на ура...
Да, вероятно, как и в случае с xMask, дело не только в ОСи, а в конфиге в целом или в железе.
Кстати, если в xDrawImageRect, например, правая граница рисуемого фрагмента будет выходить за пределы изображения, из которого этот фрагмент "вырезан", то и существующая часть (некоторая область слева) рисоваться не будет. Это только на моём конфиге?

Randomize 02.03.2012 01:57
Ответ: Не работает на Win XP SP 3.0

Демо поможет.

impersonalis 02.03.2012 02:02
Ответ: Не работает на Win XP SP 3.0

Цитата:
Сообщение от Randomize (Сообщение 221198)
Демо поможет.
да с этой функцией ладно: там простое вычисление может ограничить координаты (это скорее было лирическое размышление на счёт картинок). Но вот рисование и установка маски (демки были здесь и в теме про маску) для больших картинок - проблема актуальная (особенно первое).
Да, виноват, надо сопровождать посты и примерами "под ключ" - но сейчас ограничен по времени. Прошу извинить.
Постараюсь завтра реализовать что-то портативное для теста больших картинок.
Ещё раз спасибо всем принявшим участие в обсуждении!

зыж посты потом солью в одну тему по мере конкретизации

Жека 02.03.2012 06:56
Ответ: Не работает на Win XP SP 3.0

Цитата:
Сообщение от impersonalis (Сообщение 221188)
апд4: если картинку не грузить, а создавать - то всё работает
на этот счёт мне вспомнились картинки из j2me: те что загружаешь из файла имеют статус immutable, рисовать в них нельзя, а самим созданные имеют статус mutable, в них можно фигачить.
так, к "слову".

impersonalis 02.03.2012 11:21
Ответ: Не работает на Win XP SP 3.0

Цитата:
Сообщение от Жека (Сообщение 221210)
на этот счёт мне вспомнились картинки из j2me: те что загружаешь из файла имеют статус immutable, рисовать в них нельзя, а самим созданные имеют статус mutable, в них можно фигачить.
так, к "слову".
Я думаю, дело было в том, что загружаемая картинка была большой*, а тестовую я создавал не большую*.

* - т.е. больше размеров экрана (см. выше).

impersonalis 04.03.2012 03:36
Image и артефакты

Вложений: 1
Все тесты могут работать по-разному на разных конфигурациях. Причём дело не в новизне: так, программа, которая заработала у меня некорректно, работала безбажно на древнем конфиге.
Вложение 16272
Тест 1. Работа с буфером.
Тест показывает невозможность рисовать что-либо в загруженную картинку
Код:
    xAppTitle("sample");
        xGraphics3D(800, 600, 32, false, true);
        xSetBuffer(xBackBuffer());
        int FRGM=200;
        bool MOD=false;
    int IMstd;

    IMstd=xLoadImage("Funivia_Rote_Nase_alt_small.jpg");
    if(IMstd==0)
        xAppTitle("n load");
    else
        xAppTitle("OK");


    int CB=xGraphicsBuffer();

    if(MOD){
        xSetBuffer(xImageBuffer(IMstd));
            xLine(0,0,10,10);
    }
    xSetBuffer(CB);

        while(!xKeyDown(1) || xWinMessage("WM_CLOSE"))
        {
            xCls();
            xRenderWorld();
        xDrawBlockRect(IMstd,10,10,10,10,FRGM,FRGM);
            xFlip();
        }

    xFreeImage(IMstd);

    return 0;
Если переменную MOD поднять, то будет выполняться дополнительно следующий код
Код:
xSetBuffer(xImageBuffer(IMstd));
            xLine(0,0,10,10);
Который приведёт к краху приложения.

impersonalis 04.03.2012 03:42
Ответ: Image и артефакты

Тест 2. Поведение функций при неоднозначных аргументах.
Если в приведённом выше коде исправить значение переменной FRGM, например:
Код:
int FRGM=300;
Вместо рисунка вы увидите чёрный экран, т.к. запросили отрисовать фрагмент изображения, превышающий размер самого изображения.
Согласен: сказать, что это баг - нельзя, но всё же :mad:

SBJoker 04.03.2012 03:47
Ответ: Image и артефакты

Кношмаре сказал что загруженные картинки рид-онли.

impersonalis 04.03.2012 04:14
Ответ: Image и артефакты

Вложений: 1
Тест 3. Работа с буфером через посредника.
Нет возможности работать с буфером загруженных картинок. Вывод: надо создать картинку в памяти и нарисовать в неё загруженную. Проверим:
Код:
xAppTitle("sample");
        xGraphics3D(800, 600, 32, false, true);
        xSetBuffer(xBackBuffer());

        bool MOD=true;
    int IMstd;

    int IMstd0=xLoadImage("Funivia_Rote_Nase_alt_small.jpg");
    IMstd=xCreateImage(xImageWidth(IMstd0),xImageHeight(IMstd0));


    if(IMstd==0)
        xAppTitle("n load");
    else
        xAppTitle("OK");


    int CB=xGraphicsBuffer();
    xSetBuffer(xImageBuffer(IMstd));
    xDrawBlock(IMstd0,0,0);
    xSetBuffer(CB);
    xFreeImage(IMstd0);

    if(MOD){
        xSetBuffer(xImageBuffer(IMstd));
            xLine(0,0,10,10);
    }
    xSetBuffer(CB);

        while(!xKeyDown(1) || xWinMessage("WM_CLOSE"))
        {
            xCls();
            xRenderWorld();
        xDrawBlock(IMstd,10,10);
            xFlip();
        }

    xFreeImage(IMstd);

    return 0;
Всё действительно работает!
Отмечу, что код
Код:
xSetBuffer(xImageBuffer(IMstd));
    xDrawBlock(IMstd0,0,0);
    xSetBuffer(CB);
В принципе может быть заменён на
Код:
xCopyRect(0,0,xImageWidth(IMstd0),xImageHeight(IMstd0),0,0,
              xImageBuffer(IMstd0),xImageBuffer(IMstd));
Но у меня, почему-то в одном месте не заработал - постараюсь разобраться с этим.

Попробуем картинку побольше:
Вложение 16273
Теперь, если выполнить такой код:
Код:
  xAppTitle("sample");
        xGraphics3D(800, 600, 32, false, true);
        xSetBuffer(xBackBuffer());

        bool MOD=true;
    int IMstd;

    int IMstd0=xLoadImage("Funivia_Rote_Nase_alt_med.jpg");
    IMstd=xCreateImage(xImageWidth(IMstd0),xImageHeight(IMstd0));


    if(IMstd==0)
        xAppTitle("n load");
    else
        xAppTitle("OK");


    int CB=xGraphicsBuffer();
    xSetBuffer(xImageBuffer(IMstd));
    xDrawBlock(IMstd0,0,0);
    xSetBuffer(CB);
    xFreeImage(IMstd0);


    if(MOD){
        xSetBuffer(xImageBuffer(IMstd));
            xLine(0,0,10,10);
    }
    xSetBuffer(CB);

        while(!xKeyDown(1) || xWinMessage("WM_CLOSE"))
        {
            xCls();
            xRenderWorld();
        xDrawBlock(IMstd,10,10);
            xFlip();
        }

    xFreeImage(IMstd);

    return 0;
Вы вообще ничего не увидите (даже если опустите флаг MOD), а если такой:
Код:
    xAppTitle("sample");
        xGraphics3D(800, 600, 32, false, true);
        xSetBuffer(xBackBuffer());

        bool MOD=true;
    int IMstd;

    int IMstd0=xLoadImage("Funivia_Rote_Nase_alt_med.jpg");
    IMstd=xCreateImage(xImageWidth(IMstd0),xImageHeight(IMstd0));


    if(IMstd==0)
        xAppTitle("n load");
    else
        xAppTitle("OK");


    int CB=xGraphicsBuffer();
    xCopyRect(0,0,xImageWidth(IMstd0),xImageHeight(IMstd0),0,0,
              xImageBuffer(IMstd0),xImageBuffer(IMstd));
    xFreeImage(IMstd0);


    if(MOD){
        xSetBuffer(xImageBuffer(IMstd));
            xLine(0,0,10,10);
    }
    xSetBuffer(CB);

        while(!xKeyDown(1) || xWinMessage("WM_CLOSE"))
        {
            xCls();
            xRenderWorld();
        xDrawBlock(IMstd,10,10);
            xFlip();
        }

    xFreeImage(IMstd);

    return 0;
То увидите картинку, но без нарисованной на ней прямой линии.

Выводы:
1) Чтобы иметь возможность работать с буфером загруженной картинки, её необходимо впечатать во вновь созданную.
2) Если размеры картинки превышают размеры окна - описанный выше способ не поможет:
2.1) если вы будете использовать функцию попиксельного копирования xCopyRect, то загруженное изображение корректно перенесётся в буфер созданного в памяти, но рисовать в буфер всё равно не получится - команды не возымеют результата;
2.2) если вы попробуете нарисовать загруженную картинку в буфер созданной - то не получите вообще ничего.

impersonalis 04.03.2012 04:23
Ответ: Image и артефакты

Промежуточные выводы:
0)
Рассмотренные особенности могут проявляться, а могут и нет, вне зависимости от новизны железа, битности и версии ОС.
1)
Цитата:
Сообщение от SBJoker (Сообщение 221487)
Кношмаре сказал что загруженные картинки рид-онли.
Используйте посредника.
2)
Лучше отдавать предпочтение рисованию попиксельно (в том числе xCopyRect), нежели xLine, xRect, xDrawImage и прочее.
3)
С изображениями, размеры которых превышают размер окна работать (изменять буфер) всё равно не получится.
Для своей задачи (если кому вдруг интересно) буду использовать свой класс, реализующий разбиение большой картинки на сегменты и предоставляющий интерфейс для работы с получившимся набором как с единым целым.
4)
Команда xMaskImage тоже начинает работать нестабильно на больших изображениях (причём это может наблюдаться даже если остальные описанные здесь артефакты не проявляются).
5) Причины кроются в модели представления картинок в современных движках: картинка=текстура. Отсюда возникают дополнительные требования к размерам и кратности сторон. Подробнее - к SBJoker.
6) Картинка, используемая в тестах - взята отсюда http://commons.wikimedia.org/wiki/Fi...JPG?uselang=ru

impersonalis 05.03.2012 13:42
Ответ: Image и артефакты

Вложений: 1
Тест 4. Отрисовка примитивов
Попробуем нарисовать примитив в картинку. Размеры картинки выберем с учётом возможных артефактов: не превосходящими размеры окна. Усложним задачу, назначив точку вывода на 50 пикселей левее и выше начала картинки.
Код:
    xAppTitle("sample");
        xGraphics3D(800, 600, 32, false, true);
    xColor(190,0,0);
    int img=xCreateImage(600,600);
    xSetBuffer(xImageBuffer(img));
    xOrigin(-50,-50);
        xRect(0,0,650,650,true);
        xColor(255,100,0);
        xOval(0,0,650,650,true);
    xSetBuffer(xBackBuffer());
    xOrigin(0,0);
    xColor(255,255,0);
        while(!xKeyDown(1) || xWinMessage("WM_CLOSE"))
        {

            xCls();
            xRenderWorld();
        xDrawBlock(img,0,0);
        xRect(0,0,xImageWidth(img),xImageHeight(img),false);
            xFlip();
        }
    return 0;

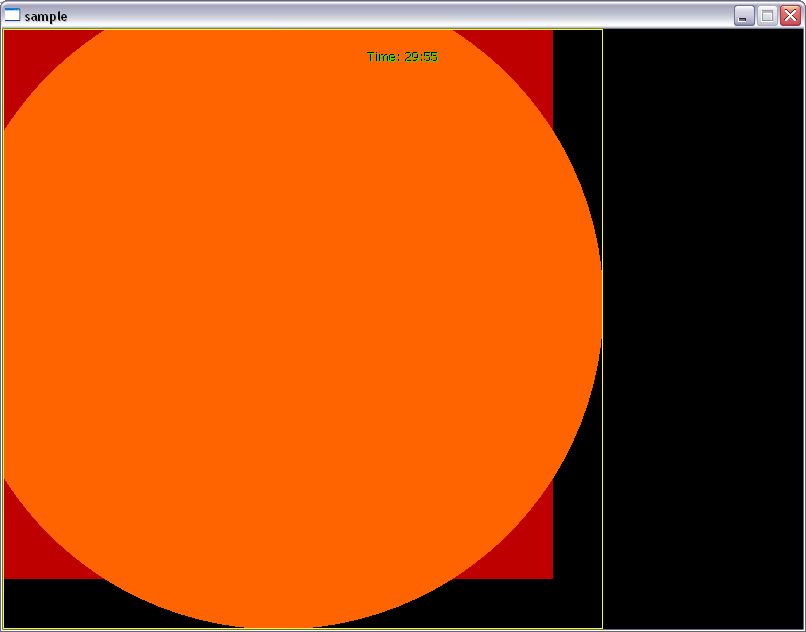

Что я получаю на выходе:
Вложение 16280
Прямоугольник должен занять всю область т.к. -50+650=600 (начало_вывода+размер=конец_вывода). Визуально - до рамки он не дотягивает. Для контроля вывожу поверх круг, с такими же аргументами - он действительно касается рамки. :4to: Но почему квадрат рисуется неправильно?

impersonalis 05.03.2012 15:27
Ответ: Image и артефакты

Такое ощущение, что длина и высота (иначе - размеры) прямоугольника считаются* по формуле:
D=B-abs(A)
(вместо D=B-A)
То есть в рассмотренном выше случае, вместо прямоугольника в 650 пкс длиной мы получаем 650-abs(-50)=650-50=600.
А вот если мы укажем длину 650+50, т.е. 700, и выполним код, то результат буде идеален (получаемое изображение соответствует ожидаемому). Длина при этом как раз равна 700-50=650.
Эта же закономерность была мной проверена на остальных размерах.
Я конечно, заделаю поправку - но не комильфо.

* - вы, конечно, понимаете условность оборота: можно сказать "соответствует в пересчёте", "подчиняется закону", а в следствие чего такая зависимость наступает - известно лишь разработчику.

SBJoker 05.03.2012 16:02
Ответ: Image и артефакты

Это всё конечно хорошо, но разработчика, как я понимаю больше нет.

moka 05.03.2012 16:40
Ответ: Image и артефакты

Офф форум он посещает ( area.xors3d.com ), а сюда не заходит видимо.

impersonalis 07.03.2012 00:02
Ответ: Image и артефакты

Цитата:
Сообщение от SBJoker (Сообщение 221659)
Это всё конечно хорошо, но разработчика, как я понимаю больше нет.


Часовой пояс GMT +4, время: 11:40.

vBulletin® Version 3.6.5.
Copyright ©2000 - 2025, Jelsoft Enterprises Ltd.
Перевод: zCarot
